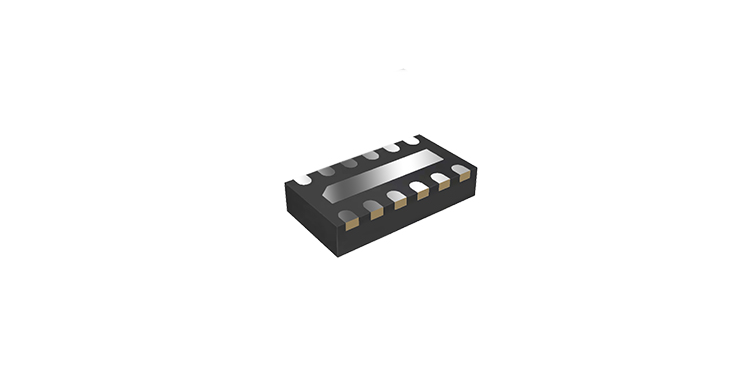

1、规格参数
VIN=3.7V，CTRL=3.7V，EN=3.7V、VPOS=+4.6V、VNEG=-2.2V、AVDD=+3.3V，典型值为TA=25℃（除非另有说明）。
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 常规 | ||||||
| VIN | 电源输入电压 | 2.9 | 3.7 | 4.5 | V | |
| Temp | 运行温度 | -40 | 25 | 85 | ℃ | |
| ISD | 关闭电流 | CTRL=GND EN=GND | 1 | µA | ||
| VUVLO | 欠压锁定阈值 | VIN Falling | 2.1 | V | ||
| VIN Rising | 2.3 | |||||
| 逻辑信号（CTRL） | ||||||
| VH | 高阈值 | VIN=2.9 to 4.5V | 1.2 | V | ||
| VL | 低阈 | 0.4 | ||||
| RDOWN | 下拉阻力 | 300 | kΩ | |||
| 升压转换器（VPOS） | ||||||
| VPOS | 正输出电压 | 4.6 | V | |||
| 正输出电压变化 | 25°C≤TA≤ 85°C No load |
-0.5 | 0.5 | % | ||
| –30°C≤TA≤ 85°C No load |
-0.8 | 0.8 | ||||
| RDS(on)1A | 开关电阻 | ISWP1=200mA | 200 | mΩ | ||
| RDS(on)1B | 整流器电阻 | 600 | ||||
| fSW1 | 开关频率 | IVPOS=200mA | 1.5 | MHz | ||
| ISW1 | 开关电流限制 | Inductor valley current | 1 | A | ||
| IO1MAX | 最大输出电流 | VIN=2.9V to 4.5V | 200 | mA | ||
| RDCHG1 | 放电电阻 | CTRL=GND,ISWP1=1mA | 30 | Ω | ||
| 反相转换器（VNEG） | ||||||
| VNEG | 输出电压默认值 | -2.2 | V | |||
| 输出电压范围 | -1.4 | -4.4 | ||||
| 输出电压精度 | 25°C≤TA≤ 85℃ No load | -50 | 50 | mV | ||
| –30°C≤TA≤ 85℃ No load | -60 | 60 | ||||
| RDS(on)2A | SWN mosfet抗性 | ISWN=200mA | 200 | mΩ | ||
| RDS(on)2B | SWN型整流器电阻 | 300 | ||||
2、产品特性
- 工作输入电压范围为9V到4.5V
- 升压转换器（VPOS）
- -4.6V输出电压
- -200 mA输出电流
- -0.5%的精度（25 C至85 C）
- 反相转换器（VNEG）
- -1.4V至-4.4V可编程输出电压(-2.2V默认）
- -20 mA输出电流
- 效率>90%
- 优秀的线路和负荷调节
- 短路保护
- 过温保护

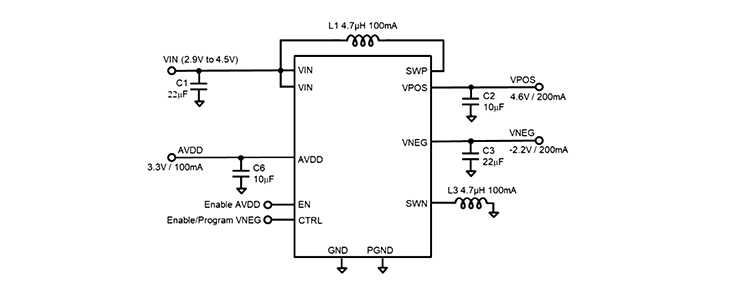

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能描述 |
| SWP | 1 | 升压转换器VPOS开关引脚 |
| PGND | 2 | 电力接地 |
| VPOS | 3 | 升压转换器VPOS输出 |
| EN | 4 | AVDD启用引脚 |
| GND | 5 | 模拟接地 |
| TEST | 6 | 保留用于设备测试。不连接 |
| CTRL | 7 | 升压转换器VPOS和VNEG启用/程序引脚 |
| AVDD | 8 | 3.3V AVDD |
| VNEG | 9 | 反相转换器VNEG输出 |
| SWN | 10 | 反相转换器VNEG开关针脚 |
| VIN | 11 | 电源 |
| VIN | 12 | 电源 |
| EPAD | 将此垫板连接到GND和PGND。 |
5、功能特色
（1）升压转换器（VPOS）
（2）反相转换器（VNEG）
（3）软启动和启动顺序
（4）LDO (AVDD)
（5）VPOS和VNEG使能器（CTRL）
（6）欠压锁定
（7）短路保护
（8）关机期间的输出流量
（9）设备功能模式
（10）典型性能
