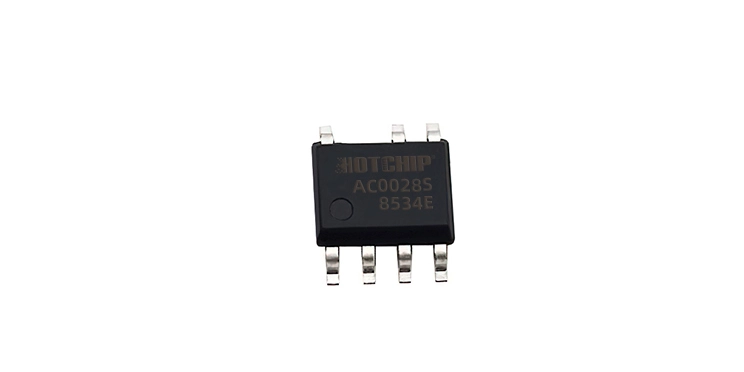

高性能一次传感调节器(PSR)AC0028S

高性能一次传感调节器(PSR)AC0028S

AC0028S适用于充电器,小型电器,辅助电源,是一种高性能的一次传感调节器(PSR)和单片开关电源控制器,设计用于具有电流模式控制的小型电源设备。

内置精确的CV/CC控制电路,消除了光耦合器、TL431及其相关的回路器件。高集成设计,高性能功率BJT和PFM控制器和各种保护电路都在一个芯片上,尽量减少外围组件,大大节省成本。AC0028S可以简单地设计为一个典型的反弹开关转换器,其独特的驱动技术促进了耐压特性,实现了优异的转换效率。AC0028S设备可在SOP7封装。

1、规格参数

(除非另有规定,否则在室温下通过将GND电位设置为零电位来测量参数。)

参数 符号 测试条件 最小值 典型值 最大值 单位
VCC UVLO
Star-up Voltage VCC- ON 7.5 8.0 8.8 V
Shut down VCC OFF 3.0 3.3 3.5 V
Star-up Current IStar 0.8 3 uA
Operating Current ICC Static current 400 600 uA
Max. Operating Voltage VCC- MAX 8.5v
CURRENT SENSE SECTION
Maximum Current to CS PIN ICS 3.4 4 5 uA
Current Sense Threshold Voltage VCS 510 mV
Leading Edge Blanking TLEB Ic=1mA 500 nS
FEED BACK INPUT SECTION
FB Reference Voltage VREF- FB 2.85 2.9 2.95 V
Input Resistance of FB Pin RFB 1.2 1.5 2
Feedback Threshold Voltage VFB- MAX 5 V
POWER BJT SECTION
Collector-emitter Saturation Voltage VCE sat Ic=500mA

Ib=100mA

0.5 V
Collector-Base Voltage VCBO 700 V
OVER TEMPERATURE PROTECTION(OTP)
Shutdown Temperature TSHDN 135 140 145
Temperature Hysteresis THYS 125 130 135

2、产品特性

  • 内置700V功率BJT;
  • PSR控制,消除了光耦合器和TL431;
  • 准确的CV/CC控制;
  • 滞后过温保护(OTP)电路;
  • 效率更高,符合6级效率标准;
  • 输出电压保护(OVP/UVP);
  • < 100 mW空载消耗量;
  • 自动重新启动功能;
  • 超低启动电流;
  • 良好的EMC特性允许简单的EMC电路;

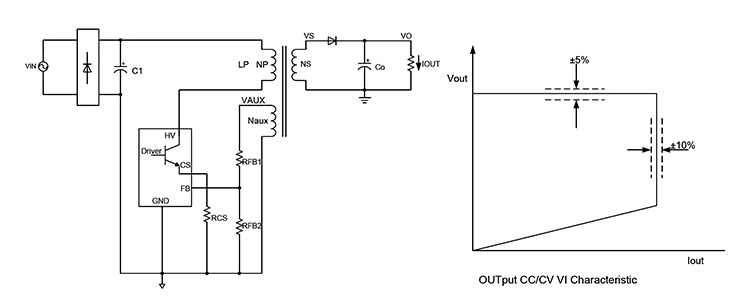

3、典型应用电路图

AC0028S典型应用电路图

4、管脚图及功能说明

AC0028S SOP7
SOP7
引脚名 引脚号 功能说明
VCC 1 集成电路的电源销。建议采用低ESR电解电容器的外部滤波器电容来获得稳定的供电电压。
FB 2 输出反馈引脚,通过变压器的辅助绕组电压检测输出情况。
NC 3 空脚
CS 4 连接外部一次电流感应电阻(Rcs),IC可以检测一次电流通过外部感应电阻。当电阻器上的电压超过时最大值,内部电源BJT将立即关闭。
HV 5-6 内功率晶体管的集电极。
GND 7

5、功能特色

(1) 恒压运行
(2) 恒流操作
(3) 输出电缆补偿
(4) 保护功能
(5) 典型应用电路
