1、规格参数
| 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
| P | 操作压力 | -100 | -200 | Pa | ||
| Rload | 输出负载 | 0.8 | Ω | |||
| Vdd | 工作电压范围 | 2.1 | 5.0 | V | ||
| Iq | 静态电流 | 3 | 5 | uA | ||
| RDS(ON) | 放电通路导通电阻 | VDD=3.7V | 70 | mΩ | ||
| LOUT | 最大输出电流 | 6 | 7 | A | ||
| Rsp | 短路保护阈值 | 0.6 | Ω | |||
| VUVLO | 低压检测阈值 | 3.0 | 3.1 | 3.2 | V | |
| VIN | 充电输入电压 | 4.5 | 5.0 | 5.5 | V | |
| ICHARGE | 充电电流 | 2.7V≤VDD≤4.1V | 550 | mA | ||
| VDD≤2.7V | 70 | mA | ||||
| ILED | LED 端到地电流 | 2.7V≤VDD≤4.1V | 4.2 | mA | ||
| TSD | 过温保护阈值 | 充电时 | 75 | 85 | 95 | ℃ |
| TSD | 过温保护阈值 | 放电时 | 140 | 150 | 160 | ℃ |
2、产品特性
- 三种工作模式：充电模式、正常工作模式、省电模式；
- 省电模式下：静态电流＜5μA；
- 工作电压：2.1V~5.0V；
- 支持宽电压充电（4.5~6.0V）；
- 内含过热（OTP）、欠压（UVLO）、短路（SCP）等保护功能；
- 多种 LED 显示功能；
- 外围应用电路简单、成本低。

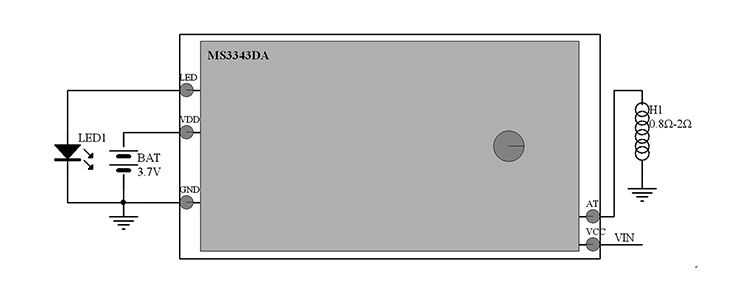

3、典型应用电路图
4、系统框图

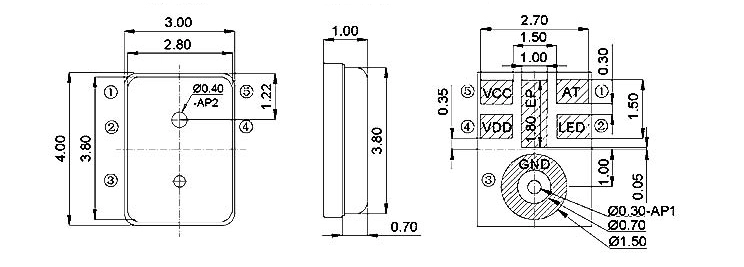

（1）系统框架图

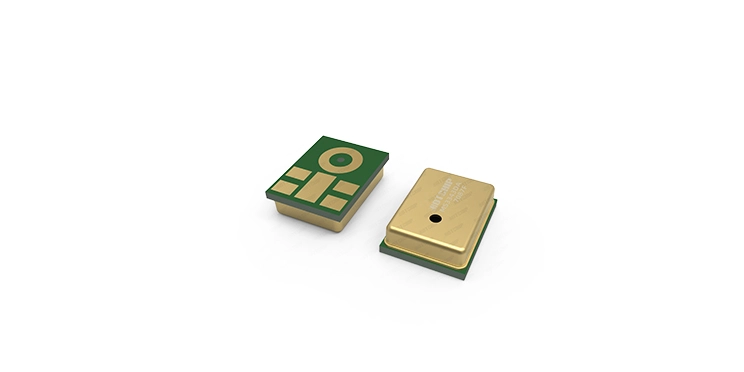

| ITEM | DIMENSION | TOLERANCE | UNITS | PIN OUTPUT | |
| PIN# | FUNCTION | ||||
| LENGTH(L) | 4.00 | ±0.10 | mm | 1 | AT(雾化输出) |
| WIDTH(W) | 3.00 | ±0.10 | mm | 2 | LED(指示灯输出) |
| HEIGHT(H) | 1.00 | ±0.10 | mm | 3 | GND（地） |
| AP1 | Φ0.30 | ±0.10 | mm | 4 | VDD(电池输入) |
| AP2 | Φ0.40 | ±0.10 | mm | 5 | VCC（充电输入） |
| EP（散热地） | |||||

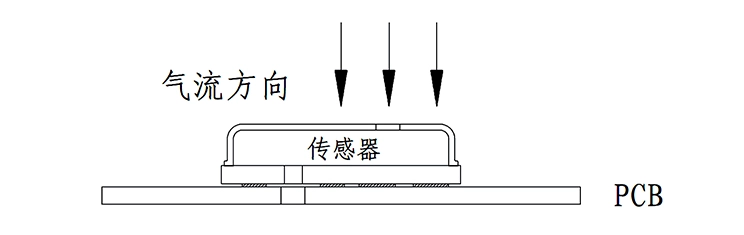

（2）安装示意图
