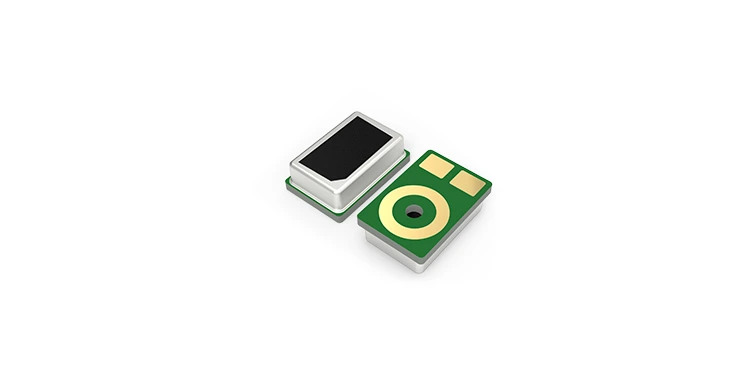

MS2102AB-M00 是一款适用于检测电子烟吸烟状态的 MEMS 气流传感器，当内置MEMS 芯片感应到气压变化时，MEMS 芯片将气压变化量转换为电容变化量，而 MEMS 芯片与外置 ASIC 芯片输入端相连，然后通过ASIC 输入端电路检测电容变化量信号，进而来判断用户的操作行为，并输出相应的触发高低电平信号。
1、规格参数
| 参数 | 符号 | 最小 | 典型值 | 最大 | 单位 |
| 操作温度 | TOPR | -40 | +85 | ℃ | |
| 存储温度 | TSTG | -40 | +125 | ℃ | |
| 供电电压 | Vdd | -0.3 | 6.5 | V | |
| ESD | 3500 | V |

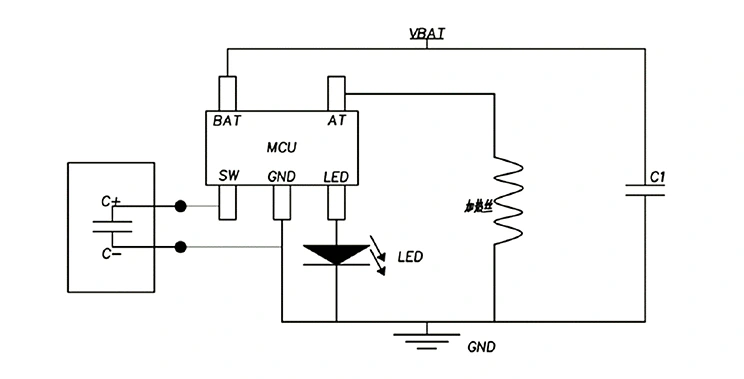

2、典型应用电路图

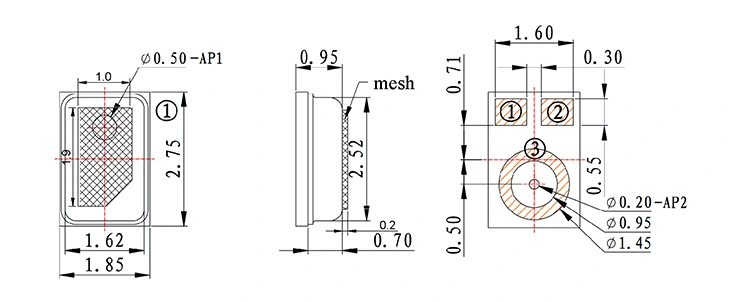

3、系统框图
| 项目 | 尺寸 | 公差 | 单位 |
| 长度(L) | 2.70 | ±0.10 | mm |
| 宽度(W) | 1.80 | ±0.10 | mm |
| 高度(H) | 0.95 | ±0.10 | mm |
| 孔 1（AP1） | Φ0.50 | ±0.10 | mm |
| 孔 2（AP2） | Φ0.20 | ±0.10 | mm |
|
引脚输出 |
|
| 引脚号 | 引脚功能 |
| 1 | C+ |
| 2 | C- |
| 3 | GND |
| / | / |
| / | / |

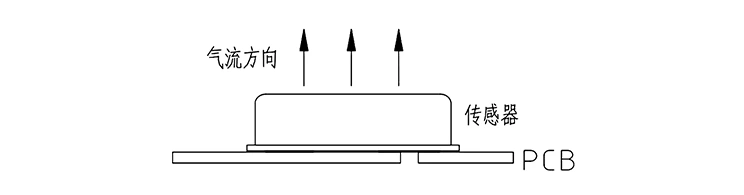

4、安装示意图
