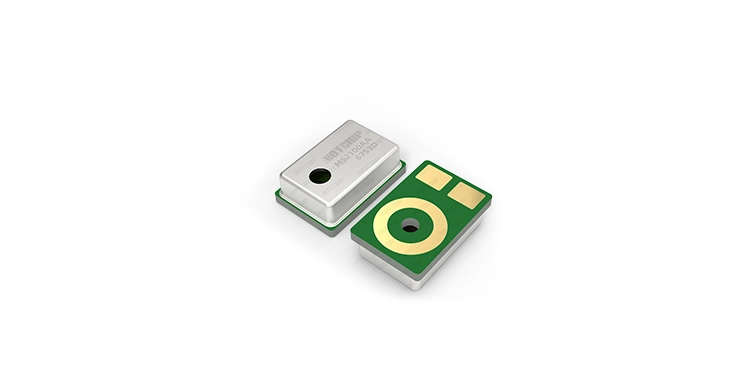

雾化器MEMS气流传感器芯片MS2101AA-M00

雾化器MEMS气流传感器芯片MS2101AA-M00

MS2101AA-M00应用于雾化器,是一款适用于检测雾化器吸烟状态的MEMS气流传感器,当内置MEMS芯片感应到气压变化时,MEMS芯片将气压变化量转换为电容变化量,而MEMS芯片与外置ASIC芯片输入端相连,然后通过ASIC输入端电路检测电容变化量信号,进而来判断用户的操作行为,并输出相应的触发高低电平信号。本产品采用CAP-LGA封装,体积小、可接受多次回流焊,满足SMT贴片作业,可实现高效率自动化生产。

1、规格参数

参数 符号 最小值 典型值 最大值 单位
操作温度 TOPR -40 +85
存储 温度 TSTG -40 +125
供电电压 Vdd -0.3 6.5 V
ESD 3500 V

2、典型应用电路图

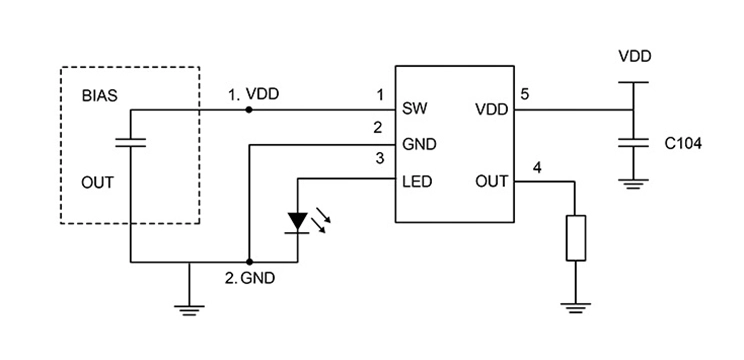

MS2100AA典型应用电路图华芯邦

3、系统框图

(1)系统框架图

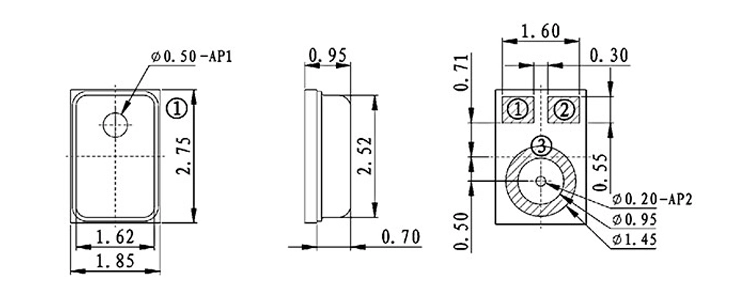

MS2100AA系统框架图华芯邦

项目 尺寸 公差 单位
长度(L) 2.70 ±0.10 mm
宽度(W) 1.80 ±0.10 mm
高度(H) 0.95 ±0.10 mm
孔 1(AP1) Φ0.50 ±0.10 mm
孔 2(AP2) Φ0.20 ±0.10 mm
引脚输出
引脚号 引脚功能
1 VDD(连接 SW)
2 GND(连接电源负极)
3 GND(连接电源负极)

(2)安装示意图

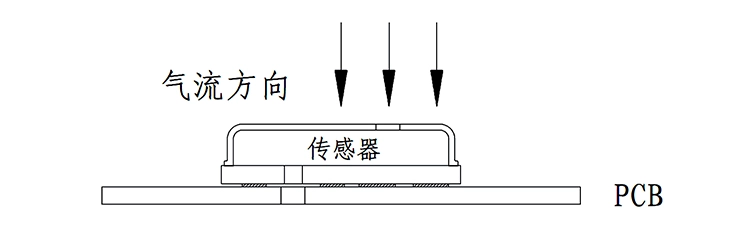

MS2100AA安装示意图
