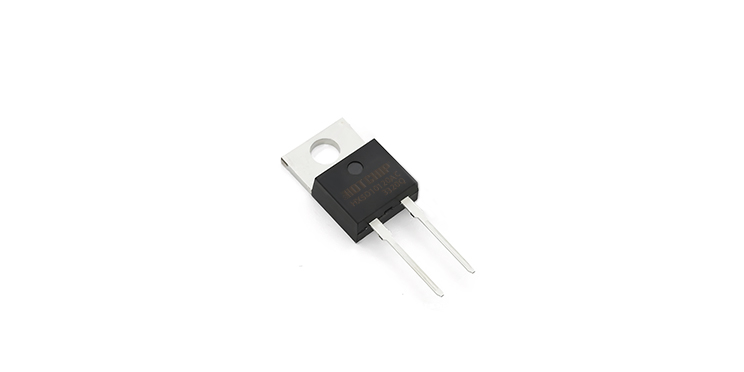

HXSD10120AC碳化硅(碳化硅)肖特基二极管,采用新一代材料和工艺技术,具有优越的特点高压、耐高温、低反向恢复电流,使系统可以提供更高的功率,实现更好的快速切换速度,不受温度的影响。碳化硅可以具有更低的电磁干扰和更小的系统尺寸和低成本。目前的市场应用包括空调、电源、太阳能电池功率调节器、电动汽车快速充电器等领域。

1、规格参数

TA=25℃,除非另有说明。

参数 测试条件 符号 最小值 典型值 最大值 单位
直流闭锁电压 IR = 0.2 mA VDC 1200 —- —- V
瞬时正向电压 IF = 10 A TJ = 25 ℃ VF —- 1.5 1.7
TJ = 150 ℃ —- 2.5 —-
TJ = 175 ℃ —- 2.7 3
反向电流 VR = 1200V TJ = 25 ℃ IR —- 25 200 uA
TJ = 150 ℃ —- 35 —-
TJ = 175 ℃ —- 50 300
总电容 VR = 1.0V, f = 1.0MHZ CJ —- 500 —- pF
VR = 800V, f = 1.0MHZ —- 40 —-
反向恢复时间 VR = 400V, di / dt = 500A/μS Trr —- 22 —- ns
总电容电荷 Qc —- 28 —- nC

2、产品特性

  • 低条件和开关损耗
  • 高温应用
  • VF上的正温度系数
  • 快速反向恢复
  • 高浪涌电流能力
  • 无铅表面处理;符合RoHS的要求
  • 无卤素和锑。“绿色”装置
  • 塑料外壳材料的UL可燃性分类等级为94V-0

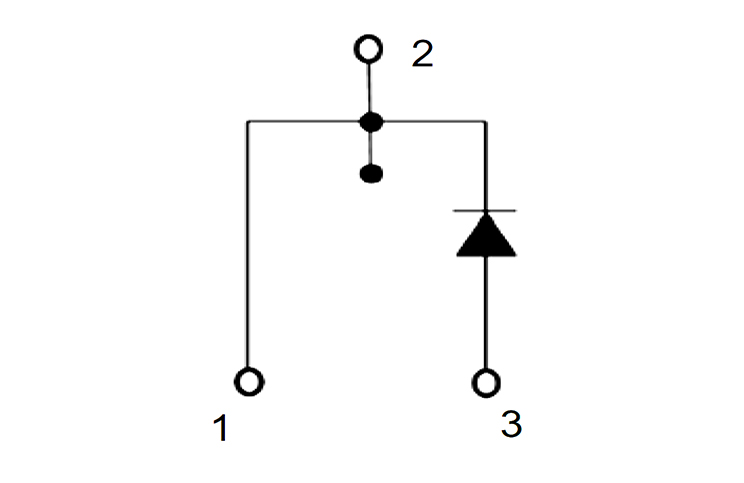

3、典型应用电路图

HXSD10120AC 典型应用电路图

(1)阴极

(2)阴极

(3)阳极
