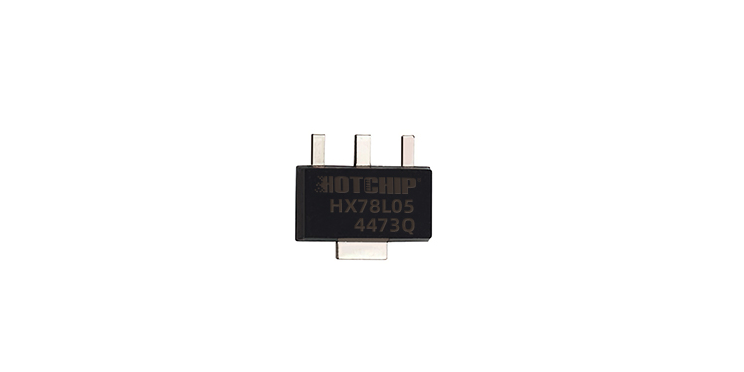

HX78L05采用SOT89-3封装。有足够的散热，调节器可以提供100毫安的输出电流。电流限制是包括限制峰值输出电流的一个安全值。为输出晶体管提供安全区域保护，以限制内部功耗。如果内部功耗过高，无法提供散热，热关闭电路可以防止集成电路过热。
1、规格参数
VIN=10V，IOUT=40mA，CIN=0.33uF，COUT=0.1uF，TJ=25℃，除非另有规定。
| 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |
| 输出电压(HX78L33) | VOUT | TJ = 25℃ | 3.168 | 3.3 | 3.432 | V |
| VIN = 7至20V;IOUT=1 mA至40 mA;TJ=0℃至125℃ | 3.135 | 3.465 | ||||
| IOUT=1 mA至70 mA;TJ=0℃至125℃ | 3.135 | 3.465 | ||||
| 输出电压 (HX78L05) | VOUT | TJ = 25℃ | 4.8 | 5 | 5.2 | V |
| VIN = 7至20V;IOUT=1 mA至40 mA;TJ=0℃至125℃ | 4.75 | 5.25 | ||||
| IOUT=1 mA至70 mA;TJ=0℃至125℃ | 4.75 | 5.25 | ||||
| 线路调整率 | △VLINE | VIN = 7至20V， | 12 | 30 | mV | |
| VIN = 8至20V， | 10 | 25 | ||||
| 负载调整率 | △VLOAD | IOUT=1 mA至100 mA | 20 | 50 | mV | |
| IOUT=1 mA至40 mA | 10 | 25 | ||||
| 静态电流 | IQ | TJ = 25℃ | 0.3 | mA | ||
| TJ = 125℃ | 1 | |||||
| 静止电流变化 | △IQ | VIN = 8至20V;TJ=0℃至125℃ | 0.2 | mA | ||
| IOUT=1 mA至40 mA;TJ=0℃至125℃ | 0.1 | |||||
| 脉动抑制 | PSRR | f = 120Hz;VIN = 8V至20V;TJ = 25 C | 75 | 84 | dB | |
| 输出噪声电压 | VN | f = 10Hz至100KHz | 32 | uV | ||
| 回动电压 | VDROP | 0.8 | V | |||
| VOUT温度/系数 | △VOUT/△T | IOUT = 5mA | 0.2 | 0.5 | mV/℃ | |
| 峰值输出电流 | IPK | 170 | mA |
2、产品特性
- 电池充电器
- 便携式仪表
- LED照明
- 低损耗电源

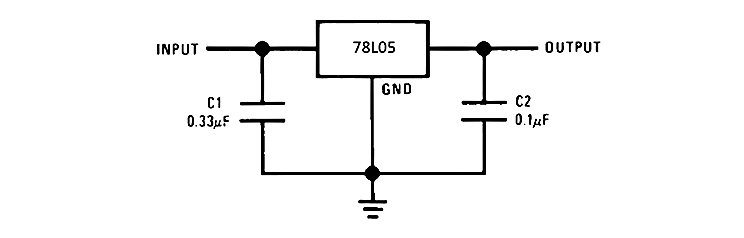

3、典型应用电路图
4、管脚图及功能说明
|
|
引脚名 | 引脚号 | 功能说明 |
| VOUT | 1 | 输出电压引脚 | |
| GND | 2 | 地 | |
| VIN | 3 | 输入电压引脚。 |
