HX75xx系列高压低压差LDO的输入电压为3.0V至40V，可提供高达150mA的输出电流。HX75xx系列器件旨在满足模拟电路的要求，提供低噪声、高电源抑制比、低静态电流以及低线路和负载瞬态响应。
HX75xx在空载时的静态电流小于2μA，非常适合备用MCU系统，特别是电子表、火灾报警器、烟雾探测器和其他电池供电系统等始终在线的应用。

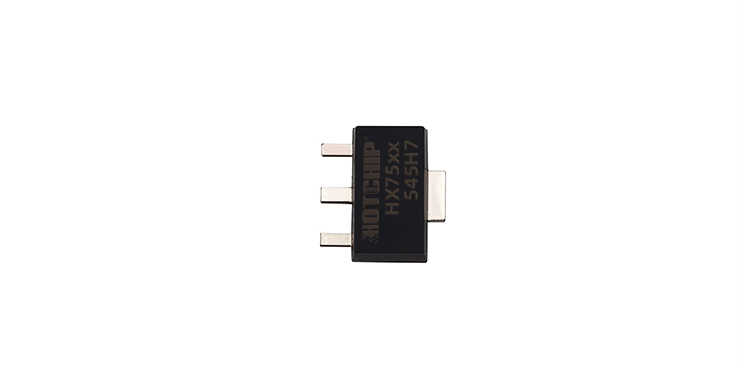

该设备的额定温度范围为-40℃至+85℃。它有绿色SOT-23和SOT-89-3封装。
1、特性
- 宽输入电压：3.0V至40V
- 工作静态电流：2μA（TYP）
- 输出电压精度：2.0%（典型值）
- 输出电压范围：2.5/3.0/3.3/3.6/4.4/5.0V
- 低压差电压：100mA时750mV（典型值）
- 150mA标称输出电流
- 过电流和短路保护
- 过温度保护
2、应用
- 电池供电设备
- 数字机顶盒（STB）
- 笔记本电脑
- 无线和DSL调制解调器
- 家电和白色家电
- 雾化器、水表和燃气表

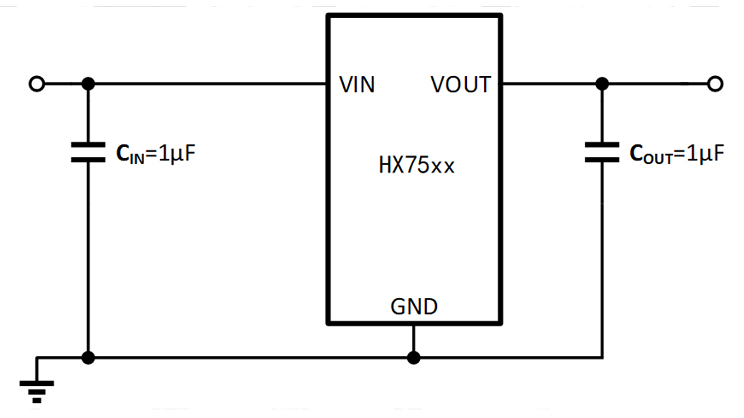

2、典型应用

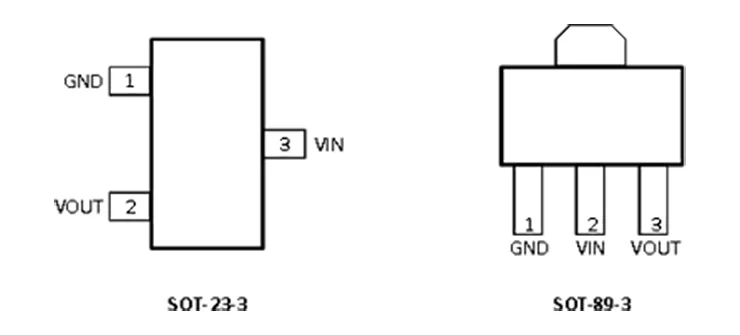

3、封装信息（顶视图）+ 引脚信息
|
PIN |
NAME | FUNCTION | |
|
SOT-23-3 |
SOT-89-3 | ||
|
1 |
1 | GND |
Ground. |
| 2 | 3 | VOUT |
Regulator output pin. |
| 3 | 2 | VIN |
Regulator input pin. Bypass with a 1μF capacitor to GND and that as close as possible to VIN pin. |
4、绝对最大额定值
| Description | Range | Units | |
| Supply Voltage (VIN) | -0.3 ~ 42 | V | |
| VOUT | -0.3 ~ 6.0 | V | |
| Storage Temperature | -65 ~ +150 | ℃ | |
| Junction Temperature | 150 | ℃ | |
| Lead Temperature(10s) | 260 | ℃ | |
| ESD | HBM | 2000 | V |
| Junction to Ambient Thermal Resistance( θJA ) | SOT-23 | 300 | ℃/W |
| SOT-89-3 | 200 | ||
过度压力警告
超出所列范围的应力可能会对设备造成永久性损坏。不暗示设备在这些或规范操作部分所示条件之外的任何其他条件下的功能操作。长时间暴露在绝对最大额定条件下可能会影响可靠性。

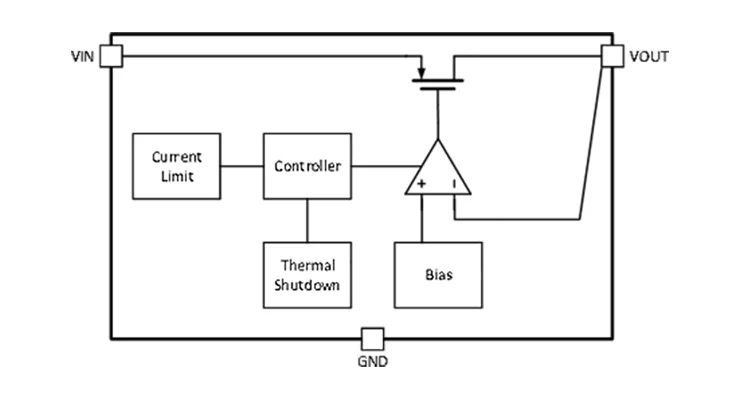

5、框图
