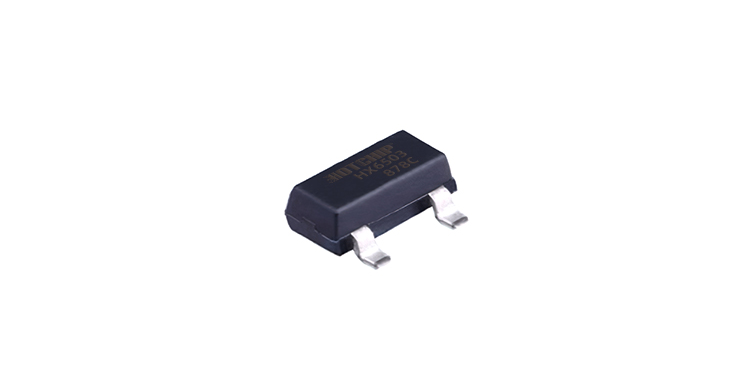

HX6503保留了低损耗调节器具有的所有常见功能,包括低损耗PMOS通装置、短路保护和热停机。HX6503具有6V最大工作电压限制,0C到100 C工作温度范围,在整个输出电流、输入电压和温度范围内±2%的输出电压容差。HX6503可在SOT89-3、SOT23-5、SOT23-3和DFN1X1表面上使用装入包。
1、规格参数
VIN=VOUT+1V,IOUT=1mA,CIN=COUT=1uF,TJ=25℃,除非另有规定。
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
输出电压精度 | △VOUT | -2% | 2% | V | ||
线路调整率 | △VLINE | VIN = VOUT + 1V to 5.5V | 0.6 | 1.5 | % | |
负载调节 | △VLOAD | IOUT = 1mA to 150mA | 1 | % | ||
IOUT = 1mA to 300mA | 1.5 | |||||
回动电压 | VDROP | IOUT = 100mA, VOUT = 3.3V | 130 | mV | ||
IOUT = 300mA, VOUT = 3.3V | 400 | |||||
静态电流 | IQ | TJ= 25℃ | 0.5 | 1 | uA | |
电流限制 | ICL | 360 | 560 | mA | ||
启用高级 | VENHI | 0.6 | V | |||
启用低级别 | VENLO | 0.2 | V | |||
电源拒绝率 | PSRR | f = 1kHz | 60 | dB | ||
热关闭 | TSD | 150 | ℃ | |||
热关机 | TSDHY | 20 | ℃ |
2、产品特性
- VIN范围高达6V
- 输出电压容差±为2%
- 输出电流300 mA
- 超低静止电流(IQ = 500nA)
- 在IOUT=300 mA时的辍学电压通常为400 mV
- 内部热过载保护
- 内部短路电流限制

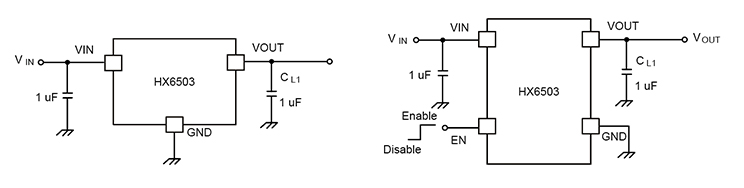

3、典型应用电路图

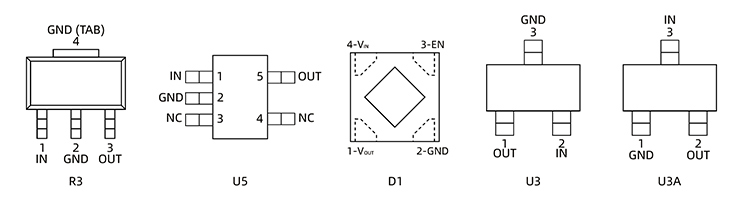

4、管脚图及功能说明
引脚名 | 引脚号SOT89-3 | 引脚号SOT23-5 | 引脚号DFN1X1 | 引脚功能 |
VOUT | 3 | 5 | 1 | 输出电压 |
GND | 2,4 | 2 | 2 | 地 |
VIN | 1 | 1 | 4 | 输入电压 |
EN | — | 3 | 3 | 使能 |
