HX6402保留了低损耗调节器常见的所有特性，包括低损耗PMOS通通装置、短路保护和热停机。HX6402具有40V最大工作电压限制，-40℃至125℃工作温度范围，以及在整个输出电流、输入电压和温度范围内±2%输出电压容差。HX6402可在一个TO92通孔和SOT233，SOT235，SOT223，SOT893，ESOP8表面安装包。
1、规格参数
VIN=12V，IOUT=1mA，CIN=COUT=1uF，TJ=25℃，除非另有规定。
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 输出电压 | VOUT | -2% | 2% | V | ||
| 线路调整率 | △VLINE | VIN=VOUT + 1V to 40V | 2 | 12 | mV | |
| 负载调节 | △VLOAD | IOUT= 1mA to 100mA | 20 | 30 | mV | |
| IOUT= 1mA to 250mA | 50 | 80 | ||||
| 回动电压 | VDROP | IOUT=100mA | 400 | mV | ||
| IOUT=250mA | 1200 | |||||
| 静态电流 | IQ | TJ= 25℃ | 1.5 | 4 | uA | |
| 限流 | ICL | 270 | 340 | mA | ||
| 启用高级 | VENHI | 0.9 | V | |||
| 启用低级别 | VENLO | 0.4 | V | |||
| 启用引脚拉大大电流 | IEN | 0.1 | uA | |||
| 热关闭 | TSD | 140 | ℃ | |||
| 热停堆滞后 | THY | 20 | ℃ |
2、产品特性
- VIN范围高达40V；
- 输出电压容差±为2%；
- 输出电流为250 mA；
- 超低静止电流（IQ = 1.5 μA）；
- 在IOUT = 250 mA时，辍学电压通常为1200 mV；
- 内部热过载保护；
- 内部短路电流限制；
- 陶瓷电容器稳定；

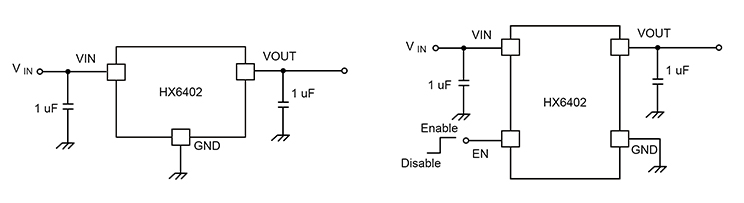

3、典型应用电路图

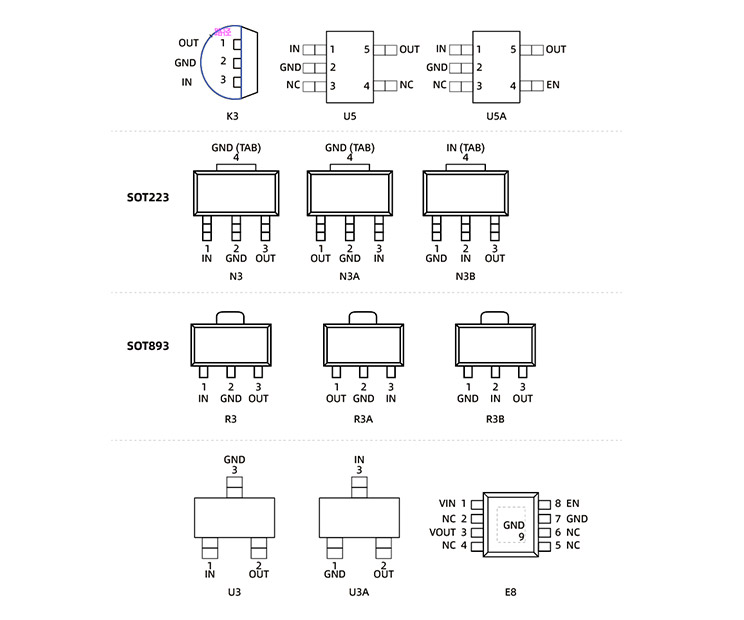

4、管脚图及功能说明
| 引脚名 | TO92 | SOT235 | SOT223 SOT893 | SOT223 SOT893 | SOT233 | SOT233 | PSOP8 | 引脚功能 |
| VOUT | 1 | 5 | 3 | 3 | 2 | 2 | 3 | 输出电压 |
| GND | 2 | 2 | 2,4 | 1 | 3 | 1 | 7,9 | 地 |
| VIN | 3 | 1 | 1 | 2,4 | 1 | 3 | 1 | 输入电压 |
| EN | — | 3 | — | — | — | — | 8 | 使能 |
