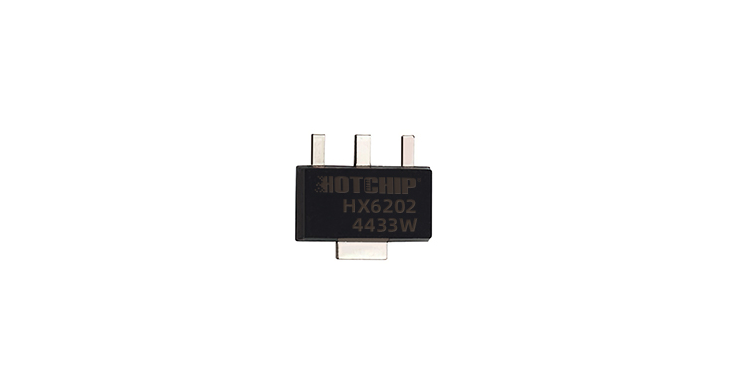

HX6202保留了低损耗调节器常见的所有特性,包括低损耗PMOS通通装置、短路保护和热停机。
HX6202具有24V最大工作电压限制,a -40 C到125 C工作温度范围,在整个输出电流、输出电压和温度范围内±2%输出电压容差。HX6202可在SOT235、SOT233、SOT223、SOT893封装。
1、规格参数
VIN=VOUT + 2V,IOUT=1mA,CIN=COUT=1uF,TJ=25℃,除非另有规定。
参数 | 符号 | 测试参数 | 最小值 | 典型值 | 最大值 | 单位 |
输出电压 | VOUT | -2% | 2% | V | ||
线路调整率 | △VLINE | VIN = VOUT + 2V to 24V, or VIN = 5V to 24V, if VOUT < 3V | 2 | 50 | mV | |
负载调整率,负载调节 | △VLOAD | IOUT = 1mA to 150mA | 0.15 | 1.5 | % | |
回动电压 | VDROP | IOUT = 100mA | 650 | mV | ||
IOUT = 150mA | 1100 | |||||
静态电流 | IQ | IOUT=0mA | 1.5 | 4 | uA | |
限流 | ICL | 170 | 200 | mA | ||
热关闭 | TSD | 160 | ℃ | |||
热停堆滞后 | THY | 30 | ℃ |
2、产品特性
- VIN范围高达24V
- 输出电压容差±为2%
- 输出电流为150 mA
- 超低静止电流(IQ = 1.5 μA)
- 在IOUT = 100 mA时的辍学电压通常为650 mV
- 内部热过载保护
- 内部短路电流限制
- 陶瓷电容器稳定

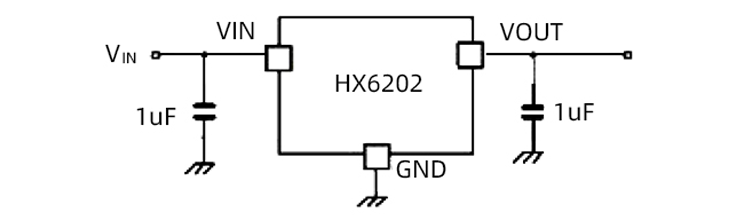

3、典型应用电路图

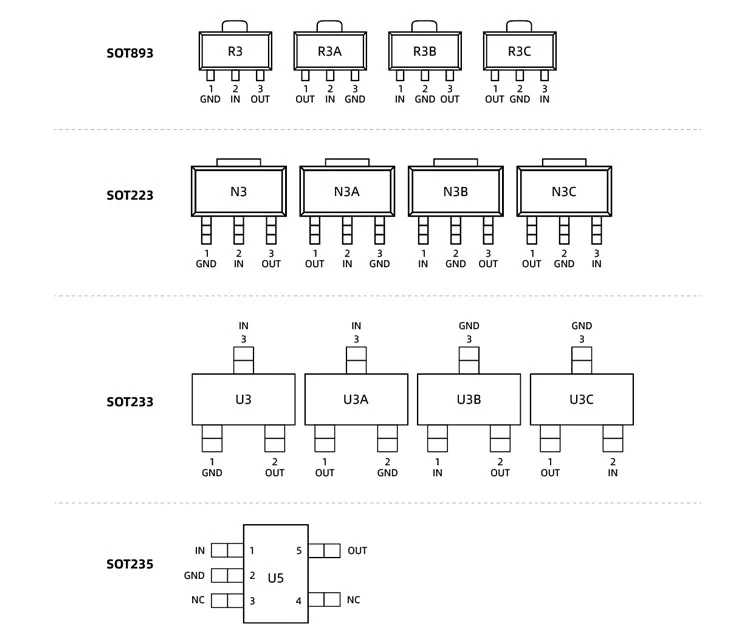

4、管脚图及功能说明
引脚名 | SOT893 | SOT893 | SOT893 | SOT893 | SOT223 | SOT223 | SOT223 | SOT223 | SOT235 | 引脚功能 |
VOUT | 3 | 1 | 1 | 3 | 1 | 2 | 1 | 2 | 5 | 输出电压引脚 |
GND | 1 | 3 | 2 | 2 | 2 | 1 | 3 | 3 | 2 | 地 |
VIN | 2 | 2 | 3 | 1 | 3 | 3 | 2 | 1 | 1 | 输入电压引脚。 |
NC | – | – | – | – | – | – | – | – | 3,4 | 非连接 |
