高压高电流达林顿晶体管阵列HX2803系列

高压高电流达林顿晶体管阵列HX2803系列

HX2803是高压高电流达林顿晶体管阵列,每个都包含8个开放集电极公共发射极对。每对mA的额定功率为500mA。抑制二极管用于感应负载驱动,输入和输出固定相反,以简化板布局。

1、规格参数

TA=25°C(除非另有说明)。

参数 符号 条件 最小值 典型值 最大值 单位
VI(on) 接通状态输入电压 Figure 6 VCE = 2 V IC = 200 mA 2.4 V
IC = 250 mA 2.7
IC = 300 mA 3
VCE(sat) 集电极-发射极饱和电压 Figure 5 II = 250 μA, IC = 100 mA 0.9 1.1 V
II = 350 μA, IC = 200 mA 1 1.3
II = 500 μA, IC = 350 mA 1.2 1.6
ICEX 集极截止电流 Figure 1 VCE = 50 V, II = 0 50 μA
Figure 2 VCE = 50 V, TA = +105°C 100
VF 夹紧正向电压 Figure 8 IF = 350 mA 1.7 2 V
II(off) 关闭状态输入电流 Figure 3 VCE = 50 V,   IC = 500 μA 50 65 μA
II 输入电流 Figure 4 VI = 3.85 V 0.93 1.35 mA
VI = 5 V
VI = 12 V
IR 卡箍逆流 Figure 7 VR = 50 V 50 μA
TA = 70°C 100
Ci 输入电容,入端电容 VI = 0,   f = 1 MHz 15 25 pF

2、产品特性

  • 500mA额定集电器电流(单次输出)
  • 高压输出:50V
  • 输出夹子二极管
  • 输入兼容各种类型的逻辑
  • 继电器驱动程序应用程序

3、典型应用电路图

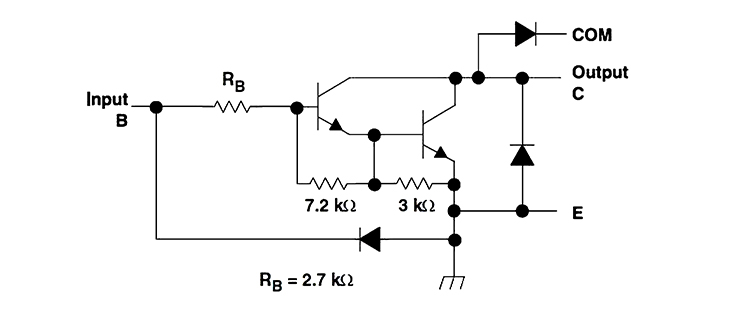

HX2803典型应用电路图

4、管脚图及功能说明

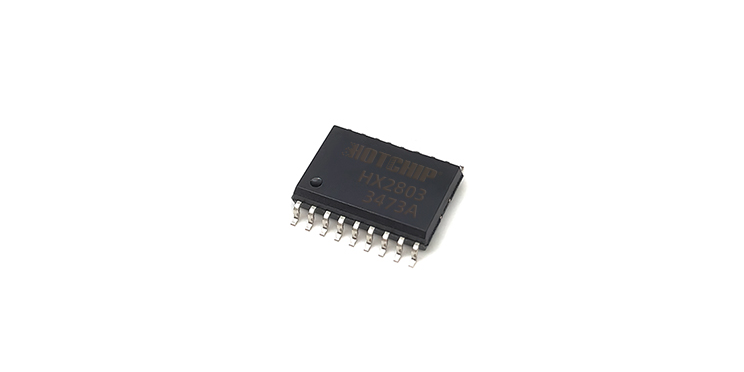

HX2803 SOP-18
SOP-18
序号 引脚名 描述
1 1B 输入1
2 2B 输入2
3 3B 输入3
4 4B 输入4
5 5B 输入5
6 6B 输入6
7 7B 输入7
8 8B 输入8
9 E 共用发射器(接地)
10 COM 常用夹式二极管
11 8C 输入8
12 7C 输入7
13 6C 输入6
14 5C 输入5
15 4C 输入4
16 3C 输入3
17 2C 输入2
18 1C 输入1
