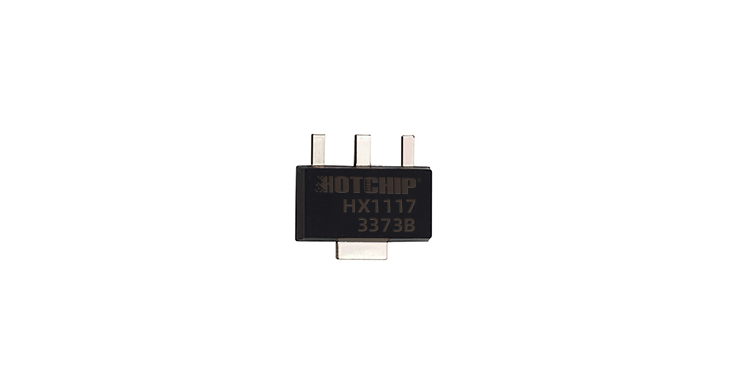

HX1117有可调版本，可以通过两个外部电阻将输出电压设置为1.28V至13.8V。此外，它可在5个固定电压，1.8 V、2.5 V、3.3 V和5V。HX1117提供限流和热关机。它的电路包括一个齐纳修剪带隙参考，以确保输出电压精度在±1%以内。输出至少需要10μF电容器，以提高瞬态响应和稳定性。HX1117采用TO252 ，SOT223 和SOT-89封装。
1、规格参数
| 参数 | 符号 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
| 参考电压（可调版本） | VREF | VIN-VOUT=2V, IOUT=10mA | 1.232 | 1.25 | 1.268 | V |
| VIN-VOUT=1.4~10V, IOUT=10~800mA | 1.225 | 1.275 | ||||
| 输出电压（固定版本） | VOUT | VIN= VOUT +2V, IOUT=10mA | Vo*0.985 | Vo | Vo*1.015 | V |
| VOUT +2V <VIN<10V，IOUT=10~800mA | Vo*0.98 | Vo*1.02 | ||||
| 静态电流 | IQ | TJ = 25℃ | 2 | mA | ||
| TJ = 125℃ | 5 | |||||
| 回动电压 | VDROP | IOUT=100mA | 1.2 | V | ||
| IOUT=500mA | TBD | |||||
| IOUT=800mA | TBD | |||||
| 脉动抑制 | PSRR | f = 120Hz, VIN = VOUT +3V | 75 | dB | ||
| 输出噪声电压 | VN | f = 10Hz to 100KHz | 0.004 | % | ||
| 调整引脚电流 | IADJ | 60 | 120 | uA | ||
| 热SD | TSD | 150 | C | |||
| 输出电流限制 | ILIMIT | 1.1 | 1.5 | A |
2、产品特性
- 可提供8 V、2.5 V、3.3 V、5V和可调版本
- 限流和热保护
- 输出电流800 mA
- 线路调节：2%（最大值）
- 负荷调节：4%（最大值）
- 有SOT-223，TO252，SOT-89封装

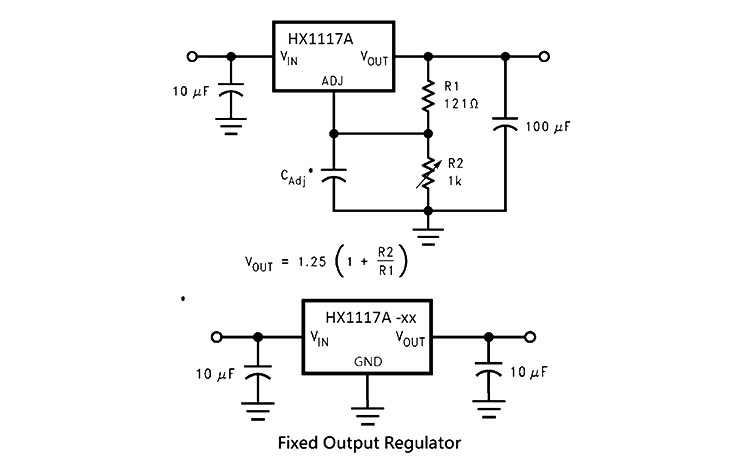

3、典型应用电路图

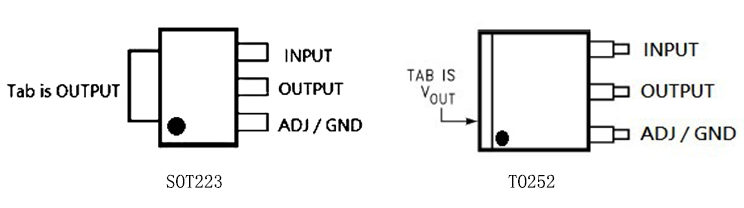

4、管脚图及功能说明
| 引脚名 | 引脚号TO252 | 引脚号SOT223 | 功能说明 |
| INPUT | 1 | 1 | 输入电压引脚 |
| OUTPUT | 2，TAB | 2，TAB | 输出电压引脚 |
| ADJ/GDN | 3 | 3 | 地 |
