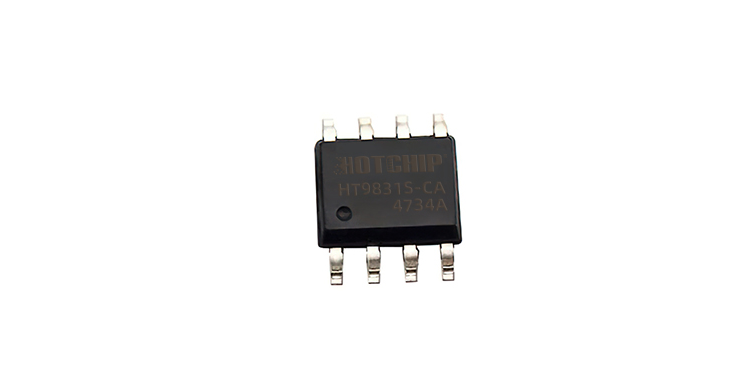

HT9831S芯片内部集成500V功率MOSFET,它采用DIP8封装,外围只需要很少的器件就可以达到优异的恒流输出。HT9831S内部集成了丰富的保护功能,包括过压保护,逐周期电流保护,短路保护,过温输出电流控制和软启动等。HT9831S具有极低的启动电流和工作电流,可在全电压交流输入(85VAC~265VAC)范围内高效驱动LED。HT9831S提供8-Pin的DIP-8封装。
1、规格参数
(若无特殊说明,TA=25℃,VCC=7.3V)
符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
电源供电部分 | ||||||
Vcc_clamp | VCC 钳位电压 | Ivcc=1mA | 6.9 | 7.3 | 7.9 | V |
Icc_clamp | VCC 钳位电流 | 2.5 | mA | |||
VCC_ST | 芯片启动电压 | VCC 上升 | 6.5 | 6.9 | 7.5 | V |
Vuvlo_HYS | 欠压保护迟滞 | VCC 下降 | 1.5 | V | ||
Ist | 启动电流 | VCC<VCC_ST-0.5V | 230 | 270 | uA | |
Iop | 工作电流 | 180 | uA | |||
电流采样部分 | ||||||
Vcs_th | 电流检测阈值 | 390 | 400 | 410 | mV | |
TLEB | 电流采样消隐时间 | 350 | ns | |||
TDELAY | 芯片关断延迟 | 300 | ns | |||
内部驱动 | ||||||
TOFF_MIN | 最小退磁时间 | 3 | us | |||
TOFF_MIN | 最大退磁时间 | 340 | us | |||
TON_MAX | 最大开通时间 | 53 | us | |||
高压 MOSFET 参数部分 | ||||||
RDSON | 内部开关管导通阻抗 | Vcc=7V/Id=0.5A | 16 | ohm | ||
VDS_BD | 内部开关管最大耐压 | Vgs=0V/Id=250uA | 500 | V | ||
Idss | 功率管漏电流 | Vgs=0V/Vds=500V | 10 | uA | ||
ROVP 部分 | ||||||
VROVP | 内部基准电压 | 0.5 | V | |||
温保护 | ||||||
TSD | 过热关断温度 | 165 | ℃ | |||
TSD_HYS | 过热保护迟滞 | 20 | ℃ | |||
T_comp | 智能温度补偿起作用 | 150 | ℃ |
2、产品特性
- 临界模式工作,无需电感补偿
- 内置 500V 功率 MOSFET
- 源极驱动,无需辅助绕组供电
- 高达±3%的 LED 电流精度
- 高达 93%以上的系统效率
- LED 短路保护
- CS 采样电阻短路保护
- 智能温度控制技术,避免高温灯闪
- 芯片过温保护
- 外部可调输出开路/过压保护
- 输入掉电不会回闪

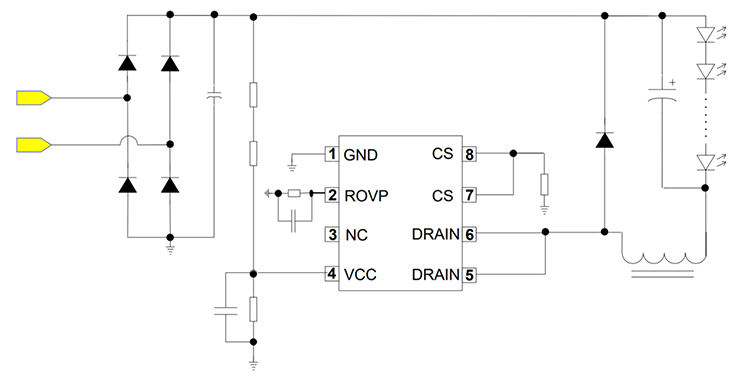

3、典型应用电路图
4、管脚图及功能说明
|
引脚名 | 引脚号 | 功能说明 |
GND | 1 | 芯片地 | |
ROVP | 2 | 输出开路保护电压调节端,接电阻到地 | |
NC | 3 | 无连接,建议接到GND | |
VCC | 4 | 芯片电源端 | |
DRAIN | 5,6 | 内部高压 MOSFET 的漏极 | |
CS | 7,8 | 电流采样端,接电流检测电阻到地。 |
5、功能特色
(1)启动
(2)恒流控制,输出LED 电流设置
(3)线电压补偿
(4)源极驱动
(5)过热自动调节输出电流
(6)储能电感
(7)过压保护电阻设置
(8)保护控制
