高精度原边反馈LED恒流驱动芯片TO-92 HT9822K

HT9822K华芯邦芯片
HT9822K华芯邦芯片

高精度原边反馈LED恒流驱动芯片TO-92 HT9822K

HT9822K适用于LED照明，HT9822K是一款高精度原边反馈LED恒流驱动芯片，芯片工作在电感电流断续模式，适用于全范围输入电压，功率4W以下的反激式隔离LED恒流电源。
Categories: , Tags: , ,

HT9822K芯片内部集成700V功率开关，采用原边反馈模式，无需次级反馈电路，也无需变压器辅助绕组检测和供电，只需要极少的外围元件即可实现恒流，极大地节约了系统的成本和体积。

HT9822K内置高压启动技术，在全电压范围内启动时间小于100ms，实现了LED灯的“即开即亮”功能；

HT9822K芯片内带有高精度的电流取样电路以及 AC 线电压恒流补偿，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。

HT9822K提供了多种全面的保护模式，其中包括：逐周期电流限制保护（OCP），LED开路/短路保护，VDD欠压保护以及嵌位，过温保护，管脚浮空保护等。HT9822K采用TO-92封装形式。

1、规格参数

符号 参数 测试条件 最小值 典型值 最大值 单位
电源部分
VDD 嵌位电压 VDD_CLAMP 10mA 6.3 V
VDD 供电压 VDD_reg 5.8 6.1 V
VDD 欠压保护 UVLO_off 5.3 V
静态电流 I_VDD VDD=6.1V 150 250 uA
电流检测部分
原边峰值电流 Ipp 176 185 194 mA
前沿消隐时间 TLEB 500 ns
芯片关断延迟 TDELAY 100 ns
最大占空比 D_max 50 %
反馈输入部分
最大消磁时间 Toff_max 255 us
最小消磁频率 Toff_min 3.6 us
开路检测参考消磁时间 Tdem_OVP 5 us
恒流模式下消磁时间与开关周期时间的比值 Tcc/Tdem 2
功率管
功率管导通阻抗 Rds_on Idrain=50mA 32 40 Ω
功率管的击穿电压 BVdss 650 700 V
功率管漏电流 Idss 10 uA
过温保护
过温保护阈值 T_f 160 ℃
过温保护迟滞 T_hys 30 ℃

2、产品特性

  • 内部集成 700V 功率管
  • LED 电流精度保持在±5%以内
  • 固定的原边峰值电流 185mA
  • 原边反馈技术使系统节省次级反馈电路
  • 无需变压器辅助绕组检测和供电
  • 启动时间小于 100ms，实现了 LED 灯的“即开即亮”
  • 特有的恒流控制算法提高了恒流精度
  • 内置 AC 线输入电压恒流补偿
  • 极低的工作电流
  • 最大功率 4W
  • LED 开路/短路保护
  • 管脚浮空保护
  • PFM 控制带来优异的 EMI 性能
  • 逐周期电流限制，内置前沿消隐
  • VDD 嵌位和低电压关闭功能（UVLO）
  • 内置过温保护

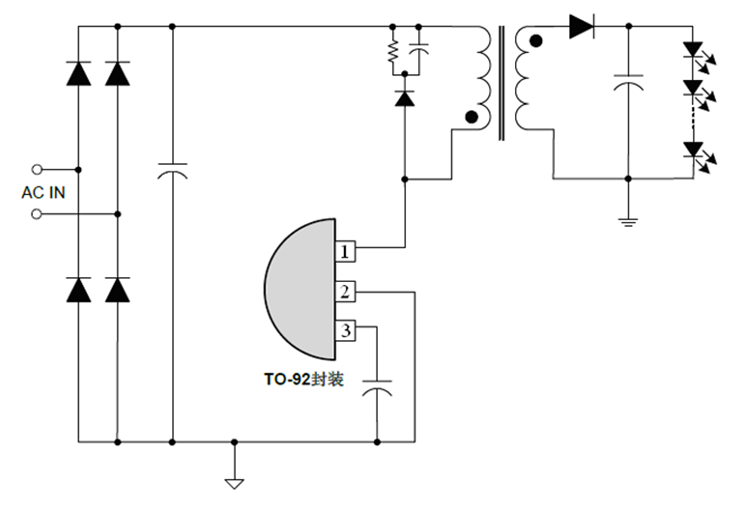

3、典型应用电路图

典型应用电路图HT9822K

4、管脚图及功能说明

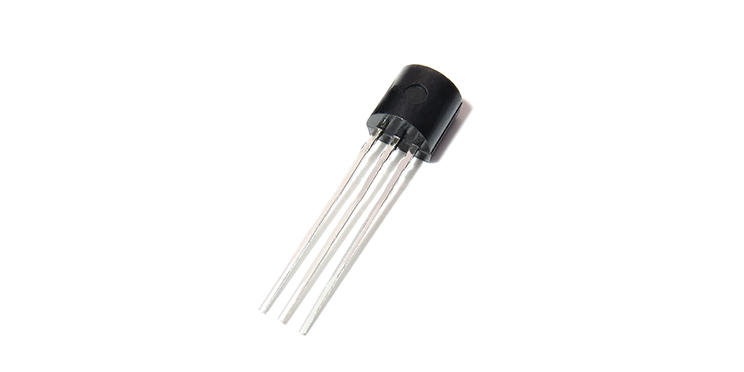

TO-92 HT9822K
TO-92
 引脚名 引脚号 功能说明
Drain 1 内部高压功率管漏极。
GND 2 芯片地。
VDD 3 芯片电源。

5、功能特色

（1）极低的芯片工作电流

（2）原边反馈PSR 技术简介

（3）单芯片内置700V 高压供电，启动时间小于100ms

（4）消磁检测

（5）逐周期过流保护（OCP）和前沿消隐（LEB）

（6）PFM控制改善EMI性能

（7）过压保护

（8）最小关断时间

（9）管脚浮空保护

（10）自动重启保护

（11）内部功率MOSFET的软驱动
