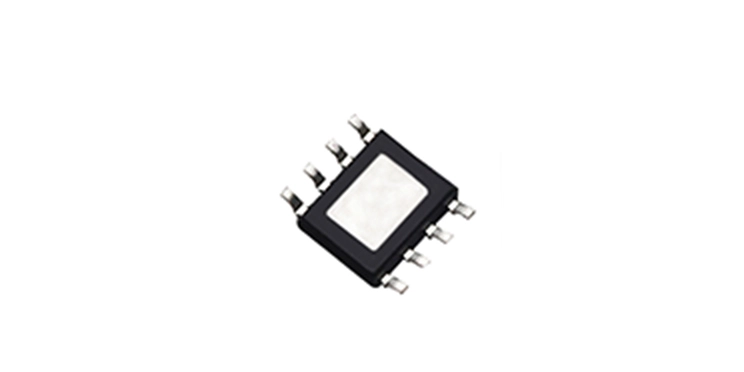

蓝牙音箱电源管理芯片-适配器与转换模块ESOP8 HT7913E

蓝牙音箱电源管理芯片-适配器与转换模块ESOP8 HT7913E

HT7913E适用于蓝牙音箱,是一款集成了锂电池充电管理模块、充电指示模块及 DC-DC 的升压管理模块的便携式电源管理 IC,可以完成移动电源专案,蓝牙音箱电源专案,及其他与锂电池有关的专案。采用ESOP8 封装。

1、规格参数

(除特殊说明外,所有参数均在室温 25℃下测得,并以 GND 端电位为 0 电位)

符号 特性 测试条件 单位 Min Typ Max
系统参数
VIN 输入电压范围 V 4.5 5 5.5
Vbat 电池电压 V 2.8 4.35
Isleep 休眠电流 BTP=3.2-4.2V uA 50
充电参数
VIN 掉电监测 VIN 从低到高 Vin>BAT mV 100
VIN 从高到低 Vin>BAT mV 30
Vfloat1 浮充门槛电压 V 4.18 4.22 4.26
Vfloat2 浮充门槛电压 V 4.30 4.35 4.40
Ibat BAT 倒灌电流 Vcc=3.5V,Vbat=4.2V uA ±0.5 ±5
VTRKL 涓流转恒流 VBAT 从低到高 V 2.8
VTRHYS 涓流充电迟滞电压 mV 100
VUV Vcc 欠压闭锁门限 Vcc 从低到高 V 3.7
VUVHYS Vcc 欠压闭锁迟滞 mV 200
VRECHG 复充门槛电压 V 4.1
Vprog1 涓流时 PROG 电压 V 0.1
Vprog2 大电流时PROG 电压 V 1
FLED 充电时 LED 闪烁频率 Hz 1
VOVPC 充电输入过保护 V 6.0 6.2 6.4
放电参数
VEN 使能开启电压 V 0 1.5
FB 升压系统参考电压 mV 582 600 618
INOLOADOFF 空载检测电流门槛 mA 25 50 75
Fsw 开关频率 KHZ 520 650 780
Dmax 最大占空比 % 78 90 95
TN_DRIVE NGATE 驱动 (load=1nF) 上升沿时间 nS 10
下降沿时间 nS 8.5
Vocp 峰值电流阈值 BTP=3.6V mV 115 120 125
恒功率输出电流偏差 BTP=3.2-4.2V % -10 0 10

2、产品特性

  • 内部集成等效 38mΩ(典型值)的功率MOSFET;
  • 内置最大 1A 线性充电模式;
  • 充电输入具有 OVP 功能,输入电压超过 6.2V 自动停止充电;
  • 涓流/恒流/恒压三段式充电,充饱电压 4.22V,支持对 0V 电池充电;
  • 内置充电能根据温升自动降低充电电流,120 度开始下降,最低可降至 0;
  • 升压固定开关频率 650KHZ,驱动外置 MOS 管,可以根据应用进行选用,灵活性强;
  • 内置 6V 基准源,输出电压可调,内置 0.68V 基准 OVP 保护锁存功能,输出电流可调;
  • 使用 EN 引脚控制升压启动和关闭;
  • 支持 5V/9V/12V 输出,具有恒功率输出功能,充电的过程中允许升压,电池过充、过放保护;
  • 4KV ESD;
  • ESOP8 封装。

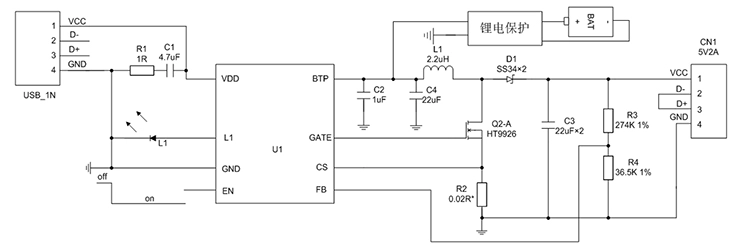

3、典型应用电路图

HT7913E典型应用电路图华芯邦

4、管脚图及功能说明

HT7913E ESOP-8 华芯邦
ESOP-8
引脚名 引脚号 功能说明
GATE 1 BOOST 外置功率管驱动
L1 2 指示灯
VDD 3 外部输入直流 5V
EN 4 升压使能
BTP 5 电池正极
FB 6 升压输出基准
GND 7
CS 8 BOOST 电感峰值电流侦测

5、功能特色

(1)充电管理模块

(2)升压模块

(3)指示灯

(4)EN控制功能
