HT4123保证了LED短保护、热保护、启动电流损耗保护、在电压锁定下输入的鲁棒性。

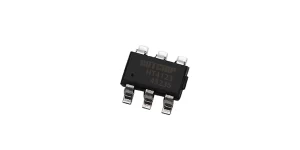

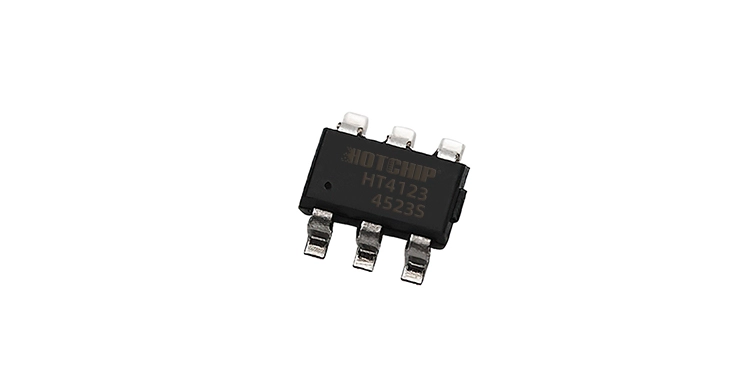

HT4123采用SOT23-6，它提供了一个紧凑的解决方案和最小的外部组件。
1、规格参数
VIN=12V，TA=25℃，除非另有说明。
| 特性 | 符号 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
| VIN低于电压锁定阈值 | VIN_MIN | VIN上升 | 3.6 | 3.8 | 4.0 | V |
| VIN低电压锁定滞后 | VIN_MIN_HYST | 200 | mV | |||
| 停机供电电流 | ISD | VEN=0V | 10 | μA | ||
| 反馈参考电压 | VSEN | DDIM=100% | 96 | 100 | 104 | mV |
| 反馈最小参考电压 | VSEN_MIN | DDIM=1% | 3 | mV | ||
| 顶部开关电阻4） | RDS(ON)T | 85 | mΩ | |||
| 底部开关电阻4） | RDS(ON)B | 85 | mΩ | |||
| 顶部开关泄漏电流 | ILEAK_TOP | VIN=28V，VEN=0V，VSW=0V | 1 | μA | ||
| 底部开关泄漏电流 | ILEAK_BOT | VIN=28V，VEN=0V，VSW=28V | 1 | μA | ||
| 顶部开关电流限制4） | ILIM_TOP | 2.8 | 3.5 | 4.2 | A | |
| 底部开关电流限制4） | ILIM_BOT | 1.8 | 2.2 | 2.6 | A | |
| 开关频率 | FSW | 450 | 600 | 750 | kHz | |
| EN/DIM高输入阈值 | VENH | VEN上升，DDIM≥5% | 1.5 | V | ||
| EN/DIM低输入门槛 | VENL | VEN falling | 0.5 | V | ||
| PWM调光占空比4) | DDIM | 1% | 100% | |||
| 最低准时率 | TON-MIN | 90 | ns | |||
| 最低停机时间 | TOFF-MIN | 120 | ns | |||
| 最大占空比 | DMAX | 90 | 93 | % | ||
| 热关闭4） | TTSD | 160 | °C | |||
| 热关闭滞后4） | TTSD_HYST | 30 | °C |
2、产品特性
- 5V至28V工作输入范围2A输出电流
- 高达94%的效率
- @ Vin=12V, Vout=6V, ILED=2A
- 600 kHz开关频率
- 电压锁定下的输入
- 启动电流损耗保护
- LED短路保护
- 热保护
- 采用SOT23-6封装

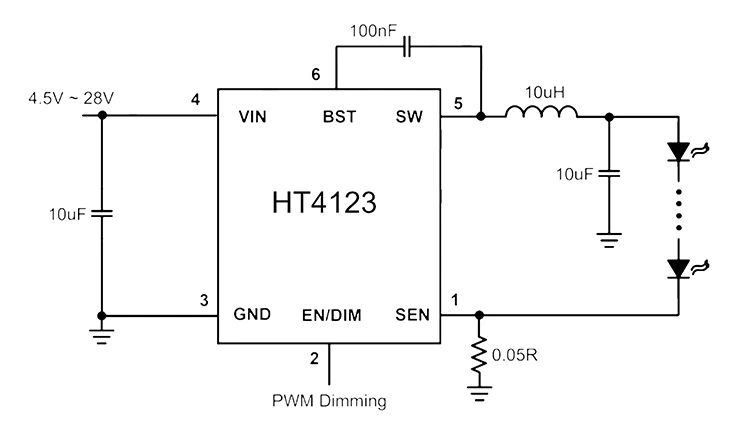

3、典型应用电路图
4、管脚图及功能说明
|
|
引脚名 | 引脚号 | 功能说明 |
| SEN | 1 | LED电流感应引脚。 | |
| EN/DIM | 2 | 当调光频率为50 kHz，占空比≥为5%时，驱动EN/DIM针脚高于1.5V的高电压，使LED驱动器正常工作。不同调光频率和占空比下VENH的推荐最低值如图4和图5所示。当一个20 kHz的~80 kHz应用于EN/DIM引脚时，内部反馈参考与PWM成正比输入占空比。 | |
| GND | 3 | 地。 | |
| VIN | 4 | 输入电压引脚。VIN为集成电路提供电源。将一个4.5V到28V的电源连接到VIN和用适当的大电容器旁路VIN到GND，以消除集成电路输入端上的噪声。 | |
| SW | 5 | SW是为输出端供电的交换节点。连接输出LC滤波器从西南到输出负载。 | |
| BST | 6 | 顶部开关的引导引脚。该引脚和西南引脚之间应连接一个0.1μF或更大的电容器，为顶部开关和顶部开关驱动器提供电流。 |
5、功能特色
（1）电源开关
（2）电流模式控制
（3）FCCM操作
（4）关闭模式
（5）PWM调光模式
（6）输出电流运行损耗保护
（7）感应针短保护
（8）LED+和LED-短路保护
（9）LED+和GND短保护
（10）开路保护
（11）热保护
