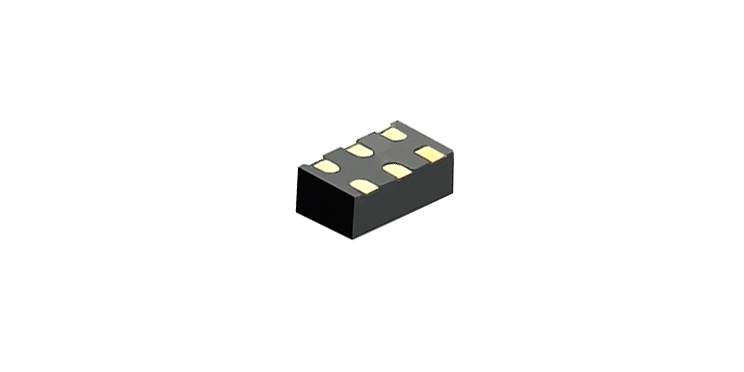

1、规格参数
（特性）（Ta=-40°C至+85°C）
| 符号 | 特性 | 测试条件 | 1.65V to 3.6V | 单位 | ||
| 最小 | 典型 | 最大 | ||||
| IDPD | 深功率下降电流 | CS#=Vcc，所有其他输入在0V或Vcc | 0.3 | 3 | uA | |
| ISB | 备用电流 | CS#=Vcc，所有其他输入在0V或Vcc | 0.8 | 3 | uA | |
| ICC1 | 低功率读取电流（03h） | f=1MHz; IOUT=0mA | 1 | 1.5 | mA | |
| f=33MHz; IOUT=0mA | 1.6 | 2 | ||||
| ICC2 | 读取电流（0Bh） | f=50MHz; IOUT=0mA | 2.2 | 3 | mA | |
| f=85MHz; IOUT=0mA | 2.5 | 3.5 | ||||
| ICC3 | 程序当前 | CS#=Vcc | 4 | 5 | mA | |
| ICC4 | 擦除电流 | CS#=Vcc | 4 | 5 | mA | |
| ILI | 输入负载电流 | CMOS的所有输入水平 | 1 | uA | ||
| ILO | 输出泄漏 | 在CMOS级别上的所有输入 | 1 | uA | ||
| VIL | 输入低电压 | 0.2Vcc | V | |||
| VIH | 输入高压 | 0.8Vcc | V | |||
| VOL | 输出低电压 | IOL=100uA | 0.2 | V | ||
| VOH | 输出高电压 | IOH=-100uA | Vcc-0.2 | V | ||
2、产品特性
- 读取、擦除和程序的电源范围从65V到3.6V
- 超低功耗的读取、擦除和程序
- x1、x2多输入/O支持
- 高可靠性，100K自行车耐力和20年的数据保留

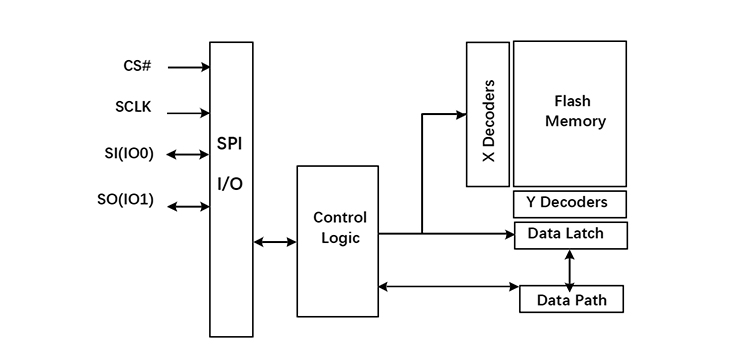

3、功能框图

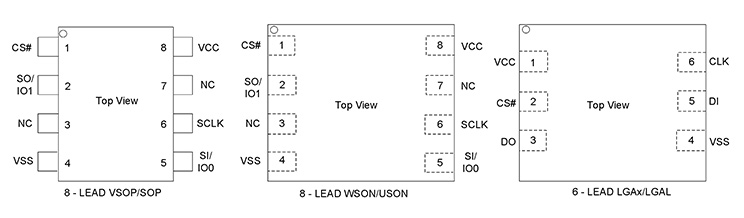

4、管脚图及功能说明
| 引脚名 | 引脚号 | I/O | 功能说明 |
| CS# | 1 | I | 组件选通输入 |
| SO (IO1) | 2 | I/O | 数据输出（数据输入输出1） |
| NC | 3 | 无接续 | |
| VSS | 4 | 地 | |
| SI (IO0) | 5 | I/O | 数据输入（数据输入输出0） |
| SCLK | 6 | I | 串行时钟输入 |
| NC | 7 | 无接续 | |
| VCC | 8 | 电源 |
