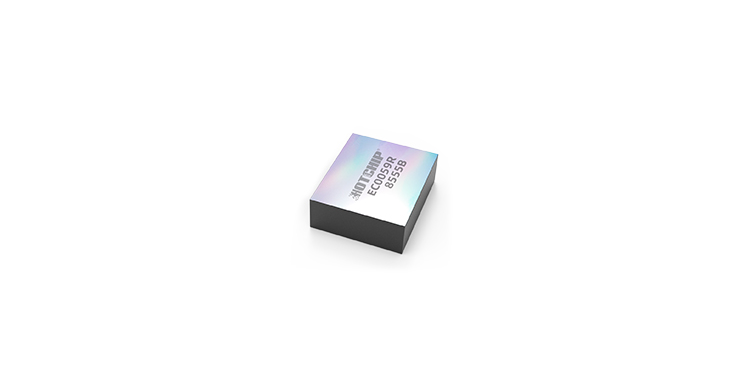

该IC内部集成咪头传感检测模块，放电控制模块，锂电池充电模块。而且外围元件极少，需要1颗LED灯和2颗电容即可，系统成本低。EC0059R集成了咪头传感检测，支持咪头直接输入，咪头检测经过抗干扰处理，避免误触发；芯片内部集成了MOSFET放电开关，吸烟时雾化片的最大电流可超过5.3A，可以支持阻抗低至0.8Ω的发热丝；该芯片工作状态稳定，并带有发热丝短路保护功能，在负载电阻小于0.4 Ω（Typ.）时输出截止；省电模式下静态电流只有2.2uA（Typ.）。芯片内部集成了独立的锂电池充电管理，支持多种AC-DC和USB等充电设备充电输入，具备多模式（涓流，恒流，恒压）充电过程，充电性能优越。
1、规格参数
| 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| VDD | 工作电压 | 3.05 | – | 4.3 | V | |
| Vuvlo | 低压检测阈值 | VDD从高到低 | 2.95 | 3.05 | 3.15 | V |
| Iq | 静态电流 | 省电模式 | – | 2.2 | 5 | uA |
| Rdson | 开关管导通阻抗 | IAT=1A | – | 70 | – | mΩ |
| Iled | LED输出电流 | – | 5 | – | mA | |
| RS | 短路保护阈值 | – | 0.4 | – | Ω | |
| VAT | 恒定平均值电压输出 | VDD=4.2V，输出空载 | – | 3.60 | – | V |
| Rload | 输出带载 | 0.8 | – | – | Ω | |
| Dmin | 最小导通占空比 | VDD=4.2V | – | 88 | – | % |
| TSMOKE | 吸烟超时 | – | 10 | – | S | |
| VCC | 充电输入电压 | 4.5 | 5 | 5.5 | V | |
| VFLOAD | 浮充门槛电压 | 4.10 | 4.15 | 4.20 | V | |
| VTRKL | 涓流转恒流 | VDD从低到高 | – | 2.8 | – | V |
| ICH | 充电电流 | VCC=5V | – | 550 | – | mA |
| ITRIKL | 涓流充电电流 | VCC=5V | – | 70 | – | mA |
| TSD | 过热保护阈值 | 140 | 155 | 170 | ℃ |
2、产品特性
- 外围电路简单，无需外部MOS
- 省电模式下，静态电流只有2uA（Typ.）
- 支持的发热丝阻抗低至8Ω
- 10秒长时间吸烟保护
- 60V（Typ.）平均值电压输出
- 独立的标准三段式（涓流-恒流-恒压）锂电池充电管理
- 预设15V（Typ.）充电截止电压
- 最大充电电流550mA(Typ.)，使用智能温控技术， 充电电流会随温度升高而降低，在不出现过热保护的前提下输出最大充电电流；内含短路保护功能(SCP)
- 内含欠压保护功能(UVLO)
- 内含过热保护功能(OTP)
- 多种LED显示：模拟实际吸烟过程，芯片启动、电压检测、多种保护和充电过程等显示；
- 封装形式：HRP-6P(1.1*0.75)

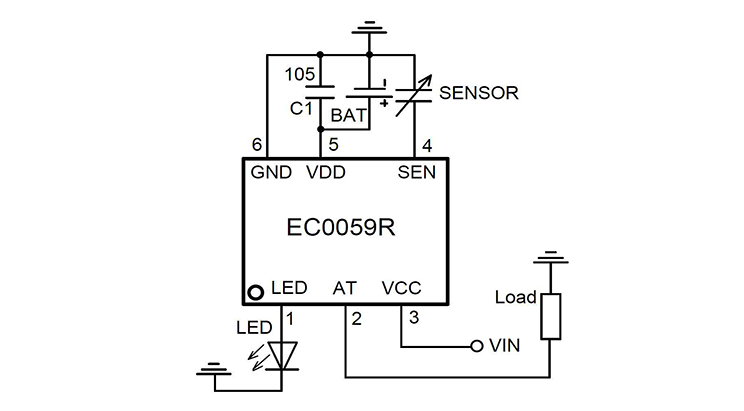

3、典型应用电路图
注：C1使用1uF（105）电容；PCB LAYOUT时C1尽量靠近芯片VDD脚；SENSOR到SEN脚的线尽量细、短，并且尽量远离其它走线；芯片GND脚附近尽量加大铺铜面积，以利于芯片散热。

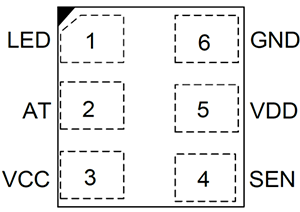

4、管脚图及功能说明
| 引脚图 | 引脚名 | 引脚号 | 引脚功能 |
|
|
LED | 1 | LED 指示，接 LED 正极 |
| ATTT | 2 | 放电输出，接负载 | |
| VCC | 3 | 充电输入 | |
| SEN | 4 | 吸烟检测，接咪头传感器 | |
| VDD | 5 | 电池正极输入 | |
| GND | 6 | 芯片地 |
5、功能特色
（1）晶圆级 HRP 先进封装
（2）超低的静态工作电流(<5uA)
（3）多模式安全充电
（4）LED 工作指示
（5）保护控制模块
- 晶圆级 HRP先进封装：使用晶圆级HRP先进封装，外形尺寸非常的小(1.1×0.75mm)。HRP由于直接在原晶片上直接制作焊接PAD，因此具有封装外形小，连线短，热阻小，散热快，工作稳定的特点，对于降低芯片的温升，提高雾化器的板密度，增加可靠性都有很好的作用。
- 省电模式下极低的静态电流损耗：芯片在上电后就直接进入省电模式，而在不吸烟的时候电路也一直维持在省电模式，并且省电模式时静态工作电流只有2uA（Typ.）极低，只有在吸烟的情况下，芯片才会由省电模式进入到正常工作模式。有效的延长一次充电后电池的使用时间。
- 多模式安全充电：芯片在上电自检完后就直接进入省电模式，而在不吸烟的时候电路也一直维持在省电模式，省电模式时静态工作电流只有2uA（Typ.），只有在吸烟的情况下，芯片才会由省电模式进入到正常工作模式。所以在省电模式下具有极低的静态电流损耗，可以有效的延长一次充电后电池的使用时间。
- 可视化的LED工作指示功能：使用过程中明确系统所处的工作状态，在芯片启动、吸烟时间、电压检测、短路保护和充电过程都有可区别的LED指示。
- 保护控制模块：内部还集成有各种保护电路：欠压保护 (UVLO)、过温保护 (OTP)、过流保护、短路保护、吸烟超时保护；充电控制模块还有智能温控电路，如果芯片结温升至约120℃的预设值以上，则一个内部热反馈环路将减小设定的充电电流。该功能可防止EC0059R过热，并允许用户提高电路板功率处理能力的上限而没有损坏 EC0059R 的风险。
