该IC内部集成了咪头传感检测,支持咪头直接输入,咪头检测经过抗干扰处理,避免误触发;芯片内部集成了MOSFET放电开关,吸烟时雾化片的最大电流可超过5.3A,可以支持阻抗低至0.8Ω的发热丝;该芯片工作状态稳定,并带有发热丝短路保护功能,在负载电阻小于0.4 Ω(Typ.)时输出截止;省电模式下静态电流只有2.2uA(Typ.)。芯片内部集成了独立的锂电池充电管理,支持多种 AC-DC和USB等充电设备充电输入,具备多模式(涓流,恒流,恒压)充电过程,充电性能优越。
EC0059J具有多种保护功能:长时间吸烟保护、输出短路保护、过温保护、欠压保护等。同时芯片具有可视化的LED工作指示功能,根据不同的应用状态,都有可区别的LED指示。
1、规格参数
符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
VDD | 工作电压 | 3.05 | – | 4.3 | V | |
Vuvlo | 低压检测阈值 | VDD从高到低 | 2.95 | 3.05 | 3.15 | V |
Iq | 静态电流 | 省电模式 | – | 2.2 | 5 | uA |
Rdson | 开关管导通阻抗 | IAT=1A | – | 70 | – | mΩ |
Iled | LED输出电流 | – | 5 | – | mA | |
RS | 短路保护阈值 | – | 0.4 | – | Ω | |
VAT | 恒定平均值电压输出 | VDD=4.2V,输出空载 | – | 3.60 | – | V |
Rload | 输出带载 | 0.8 | – | – | Ω | |
Dmin | 最小导通占空比 | VDD=4.2V | – | 88 | – | % |
TSMOKE | 吸烟超时 | – | 10 | – | S | |
VCC | 充电输入电压 | 4.5 | 5 | 5.5 | V | |
VFLOAD | 浮充门槛电压 | 4.10 | 4.15 | 4.20 | V | |
VTRKL | 涓流转恒流 | VDD从低到高 | – | 2.8 | – | V |
ICH | 充电电流 | VCC=5V | – | 550 | – | mA |
ITRIKL | 涓流充电电流 | VCC=5V | – | 70 | – | mA |
TSD | 过热保护阈值 | 140 | 155 | 170 | ℃ |
2、产品特性
- 外围电路简单,无需外部MOS
- 省电模式下,静态电流只有2uA(Typ.)
- 支持的发热丝阻抗低至 8 Ω
- 10秒长时间吸烟保护
- 60V(Typ.)平均值电压输出
- 独立的标准三段式(涓流-恒流-恒压)锂电池充电管理
- 预设15V(Typ.)充电截止电压
- 最大充电电流550mA(Typ.),使用智能温控技术,充电电流会随温度升高而降低,在不出现过热保护的前提下输出最大充电电流;内含短路保护功能(SCP)
- 内含欠压保护功能(UVLO)
- 内含过热保护功能(OTP)
- 多种 LED 显示:模拟实际吸烟过程,芯片启动、电压检测、多种保护和充电过程等显示;

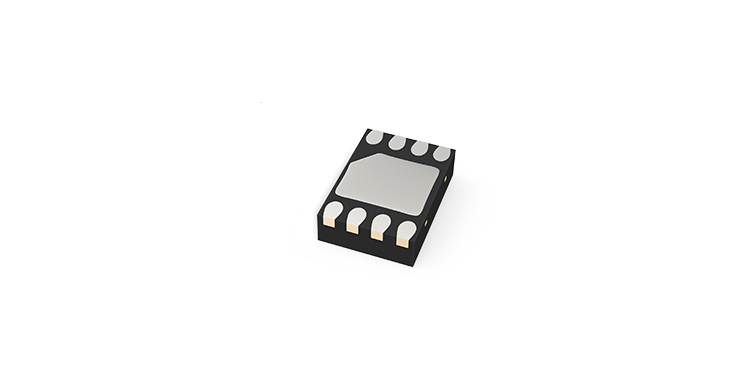

- 封装形式:DFN8(2*3)

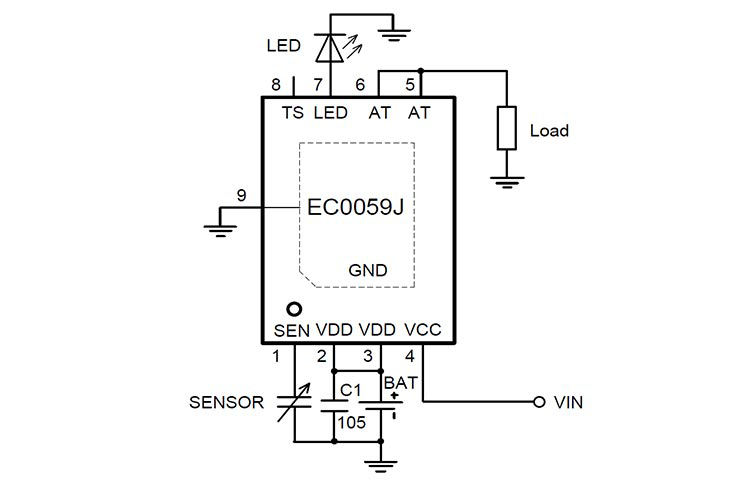

3、典型应用电路图
4、管脚图及功能说明
引脚图 | 引脚名 | 引脚号 | 引脚功能 |
SE | 1 | 吸烟检测,接咪头传感器 | |
VDD | 2 | 电池正极输入 | |
VDD | 3 | 电池正极输入 | |
VCC | 4 | 充电输入 | |
AT | 5 | 放电输出,接负载 | |
AT | 6 | 放电输出,接负载 | |
LED | 7 | LED指示,接LED正极 | |
TS | 8 | 内部测试脚,接GND或悬空 | |
GND | 9 | 芯片地 |
5、功能特色
(1)超低的静态工作电流(<5uA)
(2)多模式安全充电
(3)LED工作指示
(4)保护控制模块
- 省电模式下极低的静态电流损耗:芯片在上电后就直接进入省电模式,而在不吸烟的时候电路也一直维持在省电模式,并且省电模式时静态工作电流只有 2uA(Typ.)极低,只有在吸烟的情况下,芯片才会由省电模式进入到正常工作模式。有效的延长一次充电后电池的使用时间。
- 多模式安全充电:芯片在上电自检完后就直接进入省电模式,而在不吸烟的时候电路也一直维持在省电模式,省电模式时静态工作电流只有2uA(Typ.),只有在吸烟的情况下,芯片才会由省电模式进入到正常工作模式。所以在省电模式下具有极低的静态电流损耗,可以有效的延长一次充电后电池的使用时间。
- 可视化的LED工作指示功能:使用过程中明确系统所处的工作状态,在芯片启动、吸烟时间、电压检测、短路保护和充电过程都有可区别的LED指示。
- 保护控制模块:内部还集成有各种保护电路:欠压保护 (UVLO)、过温保护 (OTP)、过流保护、短路保护、吸烟超时保护;充电控制模块还有智能温控电路,如果芯片结温升至约120℃的预设值以上,则一个内部热反馈环路将减小设定的充电电流。该功能可防止 EC0059J过热,并允许用户提高电路板功率处理能力的上限而没有损坏EC0059J的风险。
