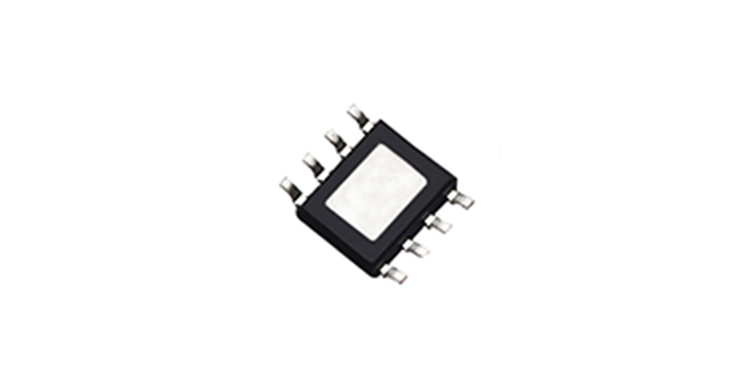

EC0051E只需极少的外围元件,就可以构成高效率的雾化器系统。EC0051E支持5V直接输入和4.2V 输入充电,内部精密的充电控制系统可以安全高效的完成锂电池充电,延长电池的寿命。同时支持LED手电灯,恒流输出,亮度不受电池电压影响,并具有8级调光,采用ESOP8封装。
1、规格参数
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
检测电压 | ||||||
过充电检测电压 | VCU | — | 4.25 | 4.3 | 4.35 | V |
过充电释放电压 | VCL | — | 4.1 | 4.15 | 4.2 | V |
过放电检测电压 | VDL | — | 2.3 | 2.4 | 2.5 | V |
过放电释放电压 | VDR | — | 2.9 | 3.0 | 3.1 | V |
充电器检测电压 | VCHA | — | -0.12 | V | ||
检测电流 | ||||||
过放电电流检测 1 | IIOV 1 | Vdd=3.5V | 4 | A | ||
负载短路检测电流 | ISHORT | Vdd=3.5V | 20 | A | ||
静态电流 | ||||||
正常工作电流 | IOPE | Vdd=3.5V,
VM=0V |
2.8 | 6 | uA | |
待机状态电流 | IPDN | Vdd=2V,VM floating | 1.5 | uA | ||
开关管导通阻抗 | ||||||
等效导通阻抗 | RDS | Vdd=3.6V, IVM=1A | 38 | mΩ | ||
过温保护 | ||||||
过温保护 | 120 | ℃ | ||||
过温恢复 | 100 | ℃ | ||||
迟延时间 | ||||||
过充电检测迟延时间 | TCU | VDD=3.6V~4.4V | 150 | ms | ||
过放电检测迟延时间 | TDL | VDD=3.6V~2.0V | 35 | ms | ||
过电流 1 检测迟延时间 | TIOV 1 | VDD=3.6V | 8 | ms | ||
负载短路电流检测延迟时 | TSHORT | VDD=3.6V | 70 | us |
2、产品特性
- 高集成度的雾化器控制器,输出电压可调,可以驱动1-3欧的电热丝,最大功率5-15W;
- 特有的电荷泵升压后再驱动,可选内阻低,成本低的NMOS,最大功率可设,吸烟功率可调;
- 充电电流固定500mA,恒定电压4.15V(典型值),支持对0V电池充电;
- 具有充电过压保护,输入电压VIN 超过6.0V关闭充电,低于5.8V自动恢复;
- 内置充电能根据温升自动降低充电电流,120度开始下降,最低可降至0;
- 使用ESOP8 封装,10秒自动停吸功能,10秒内松开按键自动停止,超时需要松开按键再按才能再吸;
- 有传统2V 充电端口和新型的USB 5V充电端口;
- 单灯指示;
- 支持LED手电负载,恒流驱动,电流200mA,具有8 级调光;
- 具备雾化器低阻保护,短路保护,芯片过热检测等保护功能,使雾化器更加稳定可靠;
- ESOP8 封装;

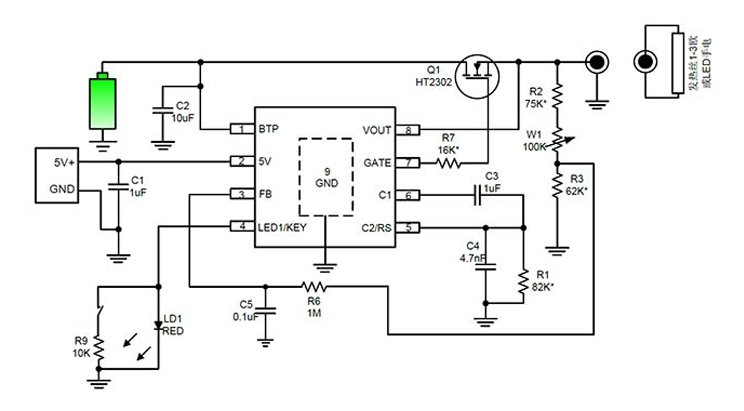

3、典型应用电路图
4、管脚图及功能说明
|
引脚名 | 引脚号 | 功能说明 |
BTP | 1 | 电池端 | |
5V | 2 | 5V充电输入端 | |
FB | 3 | 输出采样 | |
LED/KEY | 4 | 指示灯/按键 | |
C2/RS | 5 | 泵电容 2/负载设定 | |
C1 | 6 | 泵电容 1 | |
GATE | 7 | MOS 管驱动栅极 | |
VOUT | 8 | 输出 | |
GND | 9 | 地 |
5、功能特色
(1)充电管理模块
(2)吸烟/LED 手电自动判别
(3)雾化器控制模块
(4)手电
(5)指示灯
(6)静电防护措施
