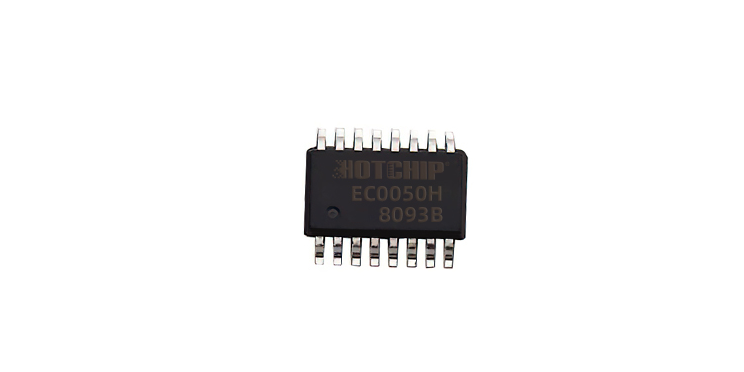

EC0050H只需极少的外围元件，就可以构成高效率的雾化器系统。EC0050H支持5V直接输入和4.2V输入充电，内部精密的充电控制系统可以安全高效的完成锂电池充电，延长电池的寿命。同时支持LED手电灯，恒流输出，亮度不受电池电压影响，并具有8级调光，采用HMSOP16封装。
1、规格参数
（除特殊说明外，所有参数均在室温下测得，并以 GND 端电位为 0 电位）
| 符号 | 特性 | 测试条件 | 单位 | Min | Typ | Max |
| 系统参数 | ||||||
| VIN1 | 5V 输入电压范围 | V | 4.5 | 5 | 5.5 | |
| VIN2 | 4.2V 输入电压范围 | V | 4.1 | 4.2 | 4.3 | |
| Vbat | 电池电压 | V | 2.5 | 4.3 | ||
| 充电参数 | ||||||
| Vfloat | 浮充门槛电压 | V | 4.10 | 4.15 | 4.20 | |
| VTRKL | 涓流转恒流 | VBAT 从低到高 | V | 2.8 | 2.90 | 3.0 |
| VTRHYS | 涓流充电迟滞电压 | mV | 100 | |||
| Ich | 充电电流 | R4=0 | A | 0.85 | 1 | 1.15 |
| Ich1 | 涓充电流 | R4=0 | A | 0.09 | 0.1 | 0.11 |
| FLED | 充电时 LED 闪烁频率 | Hz | 2 | |||
| 放电驱动参数 | ||||||
| Fsw | 开关频率 | HZ | 100 | |||
| Vsw | 驱动电平 | BAT=3.6V | V | 6 | 8 | |
| FB | 吸烟输出参考电压 | V | 0.97 | 1 | 1.03 | |
| Vout-LED | LED 手电输出电压 | V | 3.1 | |||
| VUVLO | 放电欠压保护 | BAT 由高到低 | V | 2.80 | 2.90 | 3.0 |
| VUVLO_R | 放电欠压恢复 | BAT 由低到高 | V | 3.10 | 3.2 | 3.30 |
| IBAT | 休眠电流 | SLEEP | uA | 3 | 5 | |
| I-sw | 压死按键电流 | 40 秒后 | uA | 50 | ||
| OTP | 过温保护 | degC | 110 | 120 | 130 | |
| OTP_HYS | 迟滞 | degC | 20 | |||
2、产品特性
- 高集成度的雾化器控制器，可以驱动1-3欧的电热丝，最大功率5-100W；
- 特有的电荷泵升压后再驱动，可选内阻低，成本低的 NMOS，最大功率可设，吸烟功率可调；
- 充电电流500-1000mA 可调，恒定电压4.15V（典型值），支持对 0V 电池充电；
- 具有充电过压保护，输入电压 VIN 超过6.0V 关闭充电，低于5.8V 自动恢复；
- 内置充电能根据温升自动降低充电电流，120度开始下降，最低可降至0;
- 使用 HMSOP16 封装，吸烟时间可调，从10秒到30秒步进5秒设定，通过外部电阻调整。设定时间内松开按键自动停止，超时需要松开按键再按才能再吸；
- 有传统 2V 充电端口和新型的 USB 5V 充电端口；
- 双灯指示工作状态，支持电量分段指示；具备充电过程指示与放电指示功能，及各种状态指示灯；
- 支持 LED 手电负载，恒流驱动，电流200- 500mA 可调，具有8级调光；
- 具备雾化器低阻保护，短路保护，芯片过热检测等保护功能，使雾化器更加稳定可靠；
- HMSOP16 封装；
3、典型应用电路图

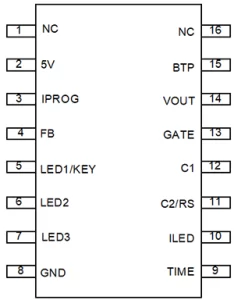

4、管脚图及功能说明
|
|
引脚名 | 引脚号 | 功能说明 |
| NC | 1 | 空 | |
| 5V | 2 | 5V充电输入端 | |
| IPROG | 3 | 充电电流设置 | |
| FB | 4 | 输出采样 | |
| LED1/KEY | 5 | 指示灯 1/按键 | |
| LED2 | 6 | 指示灯 2 | |
| LED3 | 7 | 指示灯 3 | |
| GND | 8 | 地 | |
| TIME | 9 | 吸烟时间设定 | |
| ILED | 10 | LED手电电流调节 | |
| C2/RS | 11 | 泵电容 2/负载设定 | |
| C1 | 12 | 泵电容 1 | |
| GATE | 13 | MOS 管驱动 | |
| VOUT | 14 | 输出 | |
| BTP | 15 | 电池端 | |
| NC | 16 | 空 |
5、功能特色
（1）充电管理模块
（2）吸烟/LED 手电自动判别
（3）雾化器控制模块
（4）手电
（5）指示灯
（6）静电防护措施
