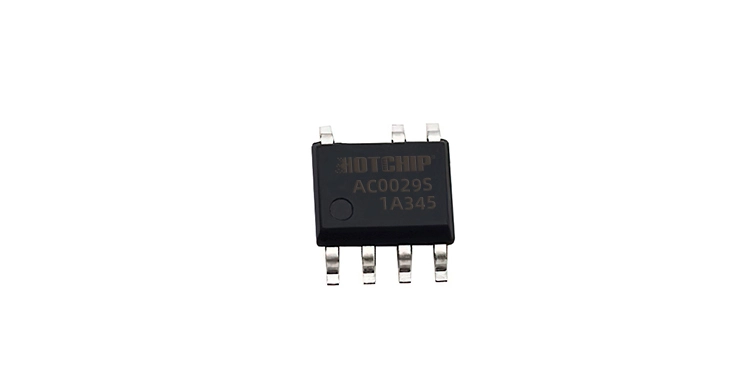

内置精确的CV/CC控制电路，消除了光耦合器、TL431及其相关的回路器件。高集成设计，高性能功率BJT和PFM控制器和各种保护电路都在一个芯片上，尽量减少外围组件，大大节省成本。AC0029S可以简单地设计为一个典型的反弹开关转换器，其独特的驱动技术促进了耐压特性，实现了优异的转换效率。该设备可采用SOP7标准进行包装。
1、规格参数
（除非另有规定，否则在室温下通过将GND电位设置为零电位来测量参数。）
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| VCC UVLO | ||||||
| Star-up Voltage | VCC- ON | 7.5 | 8.0 | 8.8 | V | |
| Shut down | VCC OFF | 3.0 | 3.3 | 3.5 | V | |
| Star-up Current | IStar | 0.8 | 3 | uA | ||
| Operating Current | ICC | Static current | 400 | 600 | uA | |
| Max. Operating Voltage | VCC- MAX | 8.5v | ||||
| CURRENT SENSE SECTION | ||||||
| Maximum Current to CS PIN | ICS | 3.4 | 4 | 5 | uA | |
| Current Sense Threshold Voltage | VCS | 510 | mV | |||
| Leading Edge Blanking | TLEB | Ic＝1mA | 500 | nS | ||
| FEED BACK INPUT SECTION | ||||||
| FB Reference Voltage | VREF- FB | 2.85 | 2.9 | 2.95 | V | |
| Input Resistance of FB Pin | RFB | 1.2 | 1.5 | 2 | MΩ | |
| Feedback Threshold Voltage | VFB- MAX | 5 | V | |||
| POWER BJT SECTION | ||||||
| Collector-emitter Saturation Voltage | VCE sat | Ic＝500mA
Ib＝100mA |
0.5 | V | ||
| Collector-Base Voltage | VCBO | 700 | V | |||
| OVER TEMPERATURE PROTECTION(OTP) | ||||||
| Shutdown Temperature | TSHDN | 135 | 140 | 145 | ℃ | |
| Temperature Hysteresis | THYS | 125 | 130 | 135 | ℃ | |
2、产品特性
- 内置700V功率BJT
- PSR控制，消除了光耦合器和TL431
- 准确的CV/CC控制
- 滞后过温保护（OTP）电路
- 效率更高，符合6级效率标准
- 输出电压保护（OVP/UVP）
- < 100 mW空载消耗量
- 自动重新启动功能
- 超低启动电流
- 良好的EMC特性允许简单的EMC电路

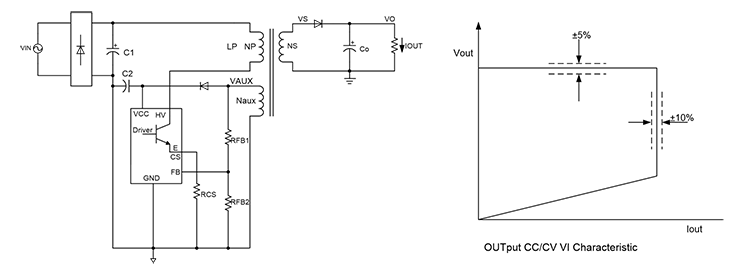

3、典型应用电路图
4、管脚图及功能说明
|
|
引脚名 | 引脚号 | 功能说明 |
| FB | 1 | 输出反馈引脚，通过变压器的辅助绕组电压检测输出情况。 | |
| CS | 2 | 连接外部一次电流感应电阻（Rcs），IC可以检测一次电流通过外部感应电阻。当电阻器上的电压超过时最大值，内部电源BJT将立即关闭。 | |
| VCC | 3 | 集成电路的电源销。建议采用低ESR电解电容器的外部滤波器电容来获得稳定的供电电压。 | |
| E | 4 | 内置的BJT发射器，连接到CS引脚。 | |
| HV | 5-6 | 内功率晶体管的集电极。 | |
| GND | 7 | 地 |
5、功能特色
（1） 恒压运行
（2） 恒流操作
（3） 输出电缆补偿
（4） 保护功能
（5） 典型应用电路
