LDO（Low Dropout Regulator）是一种低压差线性稳压器，其工作原理是通过内部的误差放大器和功率晶体管来维持输出电压的稳定。当输入电压高于输出电压时，误差放大器会调整功率晶体管的导通程度，从而降低输出电压。这个过程中，输入和输出电压之间的差值会导致功率损耗，这部分损耗的能量最终转化为热能，导致芯片发热。

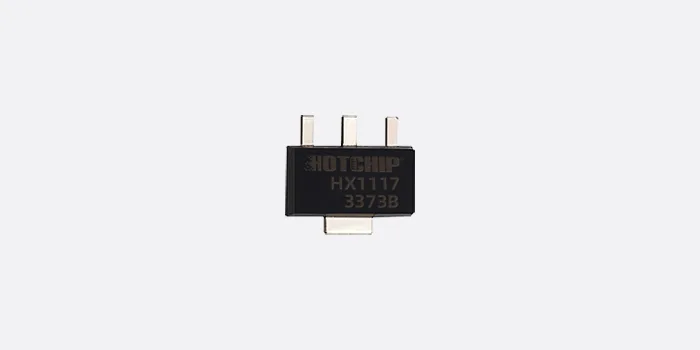

而我们常说的AMS1117即是HX1117，由深圳市华芯邦科技有限公司研发推出，HX1117A芯片广泛应用于各种电子设备中，如计算机、通信设备、工业控制设备、汽车电子等。在这些设备中，HX1117A作为关键的稳压器件，发挥着至关重要的作用。
以下是影响HX1117芯片散热效果的因素：
输入输出电压差：HX1117是线性稳压器，输入电压高于输出电压的部分会全部转化为芯片上的发热。所以输入输出电压差越大，芯片的发热功率就越高，散热压力也就越大。
负载电流大小：HX1117芯片有一定的输出电流能力限制，常见的最大输出电流为 1A（不同封装可能略有差异）。当负载电流接近或达到这个最大值时，芯片内部的功率损耗会增大，产生的热量增多，散热效果受到挑战。如果长时间处于高负载电流工作状态，芯片温度会快速上升。
负载电流波动频繁：如果负载电流频繁波动，芯片需要不断地根据电流变化进行电压调节，这会导致芯片内部的功率损耗不稳定，产生的热量也会时高时低，不利于芯片的稳定散热。
【工作环境温度】
A.高温环境：如果HX1117 芯片所处的工作环境温度本身就比较高，那么芯片的散热效果会受到严重影响。因为热量难以快速散发到周围环境中，芯片温度会进一步升高，甚至可能超过其正常工作温度范围。
B低温环境：虽然低温环境有利于芯片的散热，但如果温度过低，可能会影响芯片的性能和稳定性，例如使芯片的启动变得困难，或者在低温下某些参数发生变化，间接影响散热效果。
【芯片封装类型】
A.不同封装的散热能力不同：HX1117芯片有多种封装类型，如 SOT-223、TO-252（DPAK）、SOIC 等。通常来说，封装体积较大、引脚数量较多且引脚间距较大的封装，其散热效果会更好，因为有更多的空间用于散热。例如，TO-252 封装的散热性能一般优于SOT-223封装。
B.封装与PCB板的接触情况：芯片封装与PCB板的焊接质量和接触紧密程度也会影响散热。如果焊接不良或者芯片与PCB板之间存在间隙，会阻碍热量从芯片传递到PCB板上，降低散热效果。
【PCB板的设计】
A.铺铜面积和方式：在PCB板设计中，大面积的铺铜可以有效地提高散热效果。因为铜具有良好的导热性能，能够将芯片产生的热量快速传递到更大的面积上，从而加快散热。如果PCB板上的铜箔面积过小或者铺铜方式不合理，会影响芯片的散热。
B.散热过孔的设置：合理设置散热过孔可以增强 PCB 板的散热能力。散热过孔能够将芯片产生的热量通过 PCB 板的内层传递到另一侧，增加散热面积，提高散热效率。如果 PCB 板上没有足够的散热过孔或者过孔的位置不合理，也会影响HX1117芯片的散热。
周边元器件的布局：如果HX1117芯片周边的其他元器件发热严重，会使整个PCB板的温度升高。如果元器件之间的距离过近，会阻碍空气流通，影响热量的散发，导致芯片温度升高。
国产HX1117A芯片不仅在价格上展现出无与伦比的优势，更因为其采用了最先进的生产工艺而在众多产品中脱颖而出。它以其低噪声、低功耗、高精度的特性，成为各类电子产品的理想之选，为产品的性能稳定性提供了保障。此外，依托于国内强大的生产能力，国产芯片在交货周期上展现出极大的灵活性，可以迅速响应市场需求。这使得HX1117A成为客户紧急项目的最佳解决方案，能够有效降低因产品问题而导致的时间与经济损失。华芯邦科技以其专业的服务团队和高质量的产品相辅相成，为客户提供了一站式的优质体验。它不仅为客户带来了高性价比的产品，更提供了全面的技术支持体系与稳固的保障，使客户在激烈的市场竞争中如虎添翼，赢得先机。
